近期，北京地方標準-VOCs走航監測和評價技術規范正式發布，本著分享和前瞻性研討的原則，對該技術規范附帶的編制說明做了部分摘錄和簡單延伸閱讀，以饗讀者。

　　揮發性有機物車載移動監測技術現狀

　　目前揮發性有機物車載移動監測中主要依靠質譜類方法進行監測，對比傳感器法及光學法而言，具有響應準確，靈敏性高，抗干擾強等優勢，對比色譜法則有數據分辨率高的優勢。具體技術路線分為軟電離路線以及硬電離路線。軟電離路線即通過分子離子定性，簡單來說通過紫外燈能量激發或者質子轉移技術等手段，實現讓待測VOCs分子帶電，進而進入質量檢測器進行分離檢測。軟電離技術路線可以使未經過色譜分離的復雜的待測樣品進行快速的定性定量分析。缺點是對于無法軟電離為分子離子的VOCs無法開展檢測，這使得其檢測物質受限。

　　而硬電離路線一般為雙通道并聯構造，其中一路連接色譜，另一路直接采用質譜硬電離檢測。在車載移動監測過程中一般只開啟直接質譜檢測通道，當發現濃度較高時，對問題點位開展色譜檢測精細化分析。該技術路線優勢是可以借助色譜，對問題點位開展準確精細化分析工作，但缺點是色譜分析需要時間較長，不適用于移動過程中的分析，而單質譜通道因?yàn)椴捎糜搽婋x，得到的是多種物質碎片強度信息，無法對待測物質準確定性，定量效果也較差。整體來看現階段揮發性有機物車載移動監測技術發展較快，但各技術之間均存在一定局限與不足，亟需相關規范統一及引導。

　　編制說明表7-1 主要相關標準基本情況

　　編制說明提到：本次技術規范相對于上述標準具有較大創新性，其主要體現在以下幾個方面：

　　一是對VOCs目標化合物做了更細致的規定，相比于其他相關規范僅規定了部分芳香烴作為基本目標化合物，本文件規定了18類現有技術手段可以準確檢測，且對環境影響較大的VOCs作為基本目標化合物，擴充后基本目標化合物加和得到的總揮發性有機物濃度能更好代表環境空氣的實際情況。(小編注：隨著含氧VOCs對臭氧貢獻的重要性的認知日益提高，本次技術規范中在18類污染物中僅包含了兩類含氧VOCs只能說是對走航儀器的最基本要求。后續提升出在于驗證走航儀器對更多含氧VOCs，尤其是對分子量小于55且對臭氧貢獻大的oVOCs(包含但不限于甲醛，乙醛，甲醇，乙醇，乙腈，丙烯腈，丁烯酮，或它們的同分異構體)的快速監測和準確定量能力。)

　　二是對車載移動監測儀器的時間分辨率進行了具體規定，對儀器的精準溯源能力進行了規范，以便于更好的服務車載移動監測工作。(小編注：長三角技術規范中‘每25米一套數據’間接對車載儀器時間分辨率(更準確來說，移動監測車整體響應時間)做了規定，當然這個與監測車輛行駛速度息息相關。但通常會被忽略的一點的是從移動監測車頂采樣口到車載儀器進樣口，樣品在采樣管路中的停留時間。現行移動監測車技術規范只是對車內采樣管長度做了大致規定。一般車頂?shù)杰噧?nèi)的主采樣管長度在3米左右，如因某些車載儀器采樣方式限制，不能配備合適引流泵，樣品在采樣管內的停留時間會遠遠大于儀器的響應時間(本技術規范中為5秒或更短)。

　　基于VOCs移動監測這一特定課題和具體業務需求，小編覺得更加應該關注‘整車響應時間’，也就是樣品在采樣管內的停留時間和車載儀器響應時間之和。具體測量方式是從車頂進樣口引入某個濃度標準樣品到車載儀器上出現對應穩定信號的時間。例子請點擊(我們來真的--Vocus PTR-TOF儀器響應時間現場展示)

　　三是在車載移動監測儀器的性能指標方面，相比現有相關規范補充了方法檢出限、穩定性和殘留等參數要求，能更好的保證數據質量。

　　四是目前尚無標準和技術規范對監測數據的評價方式作出規定，本文件創新了高值的確定方式，規定了按均值和高值兩種評價方式對監測區域的揮發性有機物濃度開展評價，填補了國內相關領域的空白。(小編注：本次技術規范基于北京周邊重點產業園區/集聚區的實測數據，對高值點規定尤其是評價方式的確立非常有借鑒意義。

　　針對高值點這個話題，基于移動監測車的測量經驗和眾多客戶反饋，小編覺得‘當出現高值點，如何判別這是一次真實的測量，同時如何第一時間進行確認’這個看起來非常簡單的問題也值得一論。

　　移動監測車在行駛過程中，一個污染點源恰好在車行駛軌跡的上風向不遠處，大家可以想象的是，車載儀器信號會出現一個完整的信號上升，穩定，隨后快速下降的這么一個過程，也就是相當于對污染點源在早期擴散過程中被做了一個剖面分析。這里的討論其實大家可能也想到了，跟上面提到的‘整車響應時間’非常有關系。這是因?yàn)橐话阋苿?dòng)監測車的行駛速度在20-30 公里每小時，路邊的這樣一個污染點源留給儀器做記錄的時間大概只有幾秒鐘。假設一臺移動監測車因車載儀器時間分辨率所限(比如5秒或更長)，且進樣管路樣品氣體停留時間較長(比如10秒或者更長)，那這樣的瞬時污染點源在車載儀器電腦上只會留下一兩個數值相對較高的數據點。在這里我們套用氣相/液相色譜分析解譜中常用的概念：對一個色譜峰如需進行精確的定量分析，至少需要10個或者更多的數據點‘高密度’覆蓋這個色譜峰。小編認為色譜解譜的這個認知也可以‘借用到’移動監測過程中如何對單個高值點進行高可靠性分析的問題上。這也對整車響應間(主要取決于車載儀器時間分辨率)提出更嚴苛的要求。當然這里的討論不適用于多個相鄰污染源或污染面源的場景。)

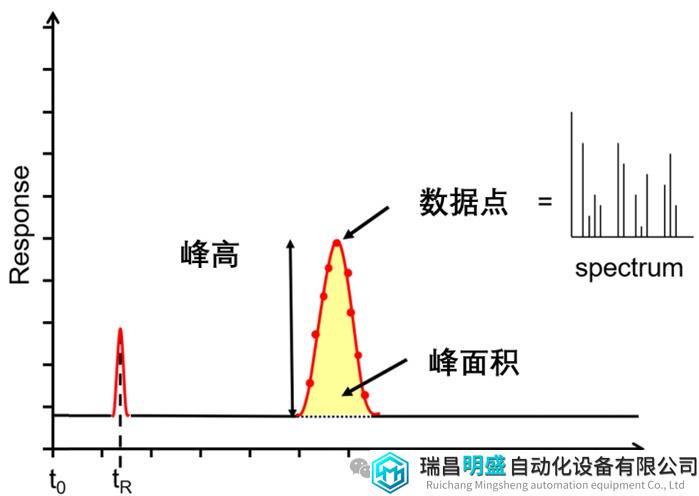

　　圖1. 常規氣相/液相色譜峰解析中一般需要多個數據點覆蓋(來源于網絡)

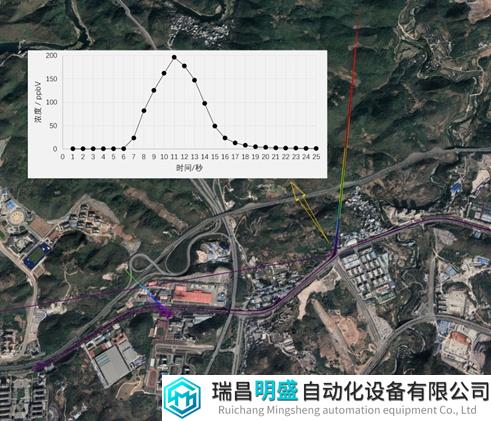

　　圖2. 某次走航過程中Vocus PTR-TOF捕捉到的二甲苯濃度的瞬時時序變化

　　案例解析：在某次保障任務中，利用車載Vocus PTR-TOF質譜儀對某區域進行了連續走航監測，質譜儀采樣頻率為1秒/全譜。圖2展示了某段走航軌跡上二甲苯濃度隨時間變化圖?？汕宄吹?，從第7秒開始測到污染，儀器信號從基線快速上漲，然后迅速下降，約第17秒儀器信號回歸到初始基線水平。換句話說，此次污染事件共持續10秒，此過程中的儀器錄得峰值濃度為196.4 ppbV，平均濃度為100.0 ppbv。如采用5秒或更慢的車載儀器采樣頻率，在10s的瞬時污染過程內獲取到的污染數據點不足以完整還原出這個高值點完整升降變化過程。更重要的是，能否精確捕捉到高值點位污染氣團的瞬時‘真實峰值’會打上一個問號。一方面是低時間分辨率低的車載儀器輸出的濃度數值其實更等同于‘平均濃度’;另外氣體樣品如在采樣管路內停留時間過長，其實也相當于瞬時高濃度事件因?yàn)閿U(kuò)散和稀釋作用等被拉伸成了時間跨度更長的低濃度事件，而這發生在儀器分析之前。

　　上述文字只是小編一家之言，不妥及不完善處，權當拋磚引玉之用，在此希望各位讀者和老師們多給予指導意見，一同進步!
