氮化鎵?(GaN) 是一種寬帶隙半導體，其在多種電力電子中的應用正在不斷增長。這是由于這種材料的特殊性能，在功率密度、耐高溫和在高開關頻率下工作方面優于硅 (Si)。

長期以來，在電力電子領域占主導地位的硅幾乎已達到其物理極限，從而將電子研究轉向能夠提供更大功率密度和更好能源效率的材料。GaN 的帶隙 (3.4 eV) 大約是硅 (1.1 eV) 的 3 倍，提供更高的臨界電場，同時降低介電常數，從而降低 R DS( on)在給定的阻斷電壓下。與硅相比（在更大程度上，與碳化硅 [SiC]）相比，GaN 的熱導率更低（約為 1.3 W/cmK，而在 300K 時為 1.5 W/cmK），需要仔細設計布局和適當?shù)拈_發出能夠有效散熱的封裝技術。通過用 GaN 晶體管代替硅基器件，工程師可以設計出更小、更輕、能量損失更少且成本更低的電子系統。?

受汽車、電信、云系統、電壓轉換器、電動汽車等應用領域?qū)θ找娓咝У慕鉀Q方案的需求的推動，基于 GaN 的功率器件的市場占有率正在急劇增長。在本文中，我們將介紹 GaN 的一些應用，這些應用不僅代表了技術挑戰，而且最重要的是，代表了擴大市場的新興機遇。

01 電機驅動

由于其出色的特性，GaN 已被提議作為電機控制領域中傳統硅基 MOSFET 和 IGBT 的有效替代品。GaN 技術的開關頻率高達硅的 1,000 倍，加上較低的導通和開關損耗，可提供高效、輕巧且占用空間小的解決方案。高開關頻率（GaN 功率晶體管的開關速度可以達到 100 V/ns）允許工程師使用較低值（因此尺寸更?。┑碾姼衅骱碗娙萜?。低 R DS( on)減少產生的熱量，提高能源效率并實現更緊湊的尺寸。與 Si 基器件相比，GaN 基器件需要具有更高工作電壓、能夠處理高 dV/dt 瞬態和低等效串聯電阻的電容器。?

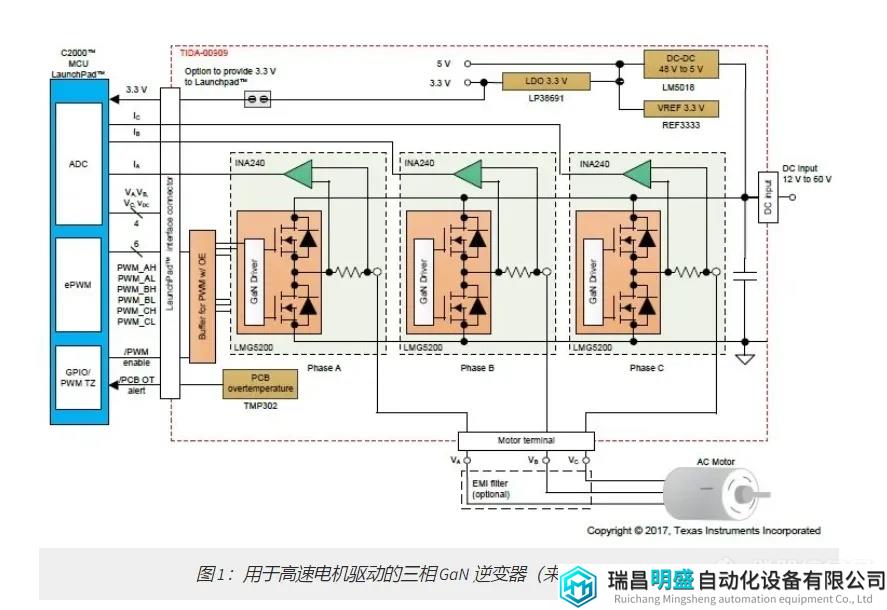

GaN 提供的另一個優勢是其高擊穿電壓（50-100 V，與其他半導體可獲得的典型 5 至 15-V 值相比），它允許功率器件在更高的輸入功率和電壓下運行而無需損壞的。更高的開關頻率允許 GaN 器件實現更大的帶寬，因此可以實現更嚴格的電機控制算法。此外，通過使用變頻驅動 (VFD) 電機控制，可以實現傳統 Si MOSFET 和 IGBT 無法獲得的效率水平。此外，VFD 實現了極其精確的速度控制，因?yàn)殡姍C(jī)速度可以上升和下降，從而將負載保持在所需的速度。圖1 顯示了 TI TIDA-00909 參考設計，該設計基于具有三個半橋 GaN 電源模塊的三相逆變器。GaN 晶體管的開關速度比 Si 晶體管快得多，從而降低了寄生電感和損耗，提高了開關性能（小于 2ns 的上升和下降時間），并允許設計人員縮小或消除散熱器的尺寸。GaN 功率級具有非常低的開關損耗，允許更高的 PWM 開關頻率，在 100kHz PWM 時峰值效率高達 98.5%。?

02 5G

GaN 還在 RF 領域提供了具體且非常有趣的前景，能夠非常有效地放大高頻信號（甚至幾千兆赫的數量級）。因此，可以創建能夠覆蓋相當遠距離的高頻放大器和發射器，用于雷達、預警系統、衛星通信和基站等應用。

作為下一代移動技術，5G 在更大容量和效率、更低延遲和無處不在的連接方面具有顯著優勢。使用不同的頻段，包括 sub-6-GHz 頻段和毫米波 (mmWave)（24-GHz 以上）頻段，需要 GaN 等能夠提供高帶寬、高功率密度和卓越效率的材料價值觀。由于其物理特性和晶體結構，GaN 可以在相同的施加電壓下支持比可比較的橫向擴散 MOSFET 器件更高的開關頻率，從而實現更小的占位面積。新興的 5G 技術，例如大規模多輸入多輸出 (MIMO) 和毫米波，需要專用的射頻前端芯片組。GaN-on-SiC，它將 GaN 的高功率密度與 SiC 的高導熱性和降低的射頻損耗相結合，被證明是高功率 5G 和射頻應用的最合適的解決方案。

目前市場上有幾種適用于 5G 應用的 GaN 器件，例如用于 5G 大規模 MIMO 應用的低噪聲放大器和多通道開關。

03 無線電力傳輸

GaN 最具創新性的應用之一是無線充電技術，其中 GaN 的高效率通過將更多的能量傳輸?shù)浇邮赵O(shè)備來降低功率損耗。這些系統通常包括一個射頻接收器和一個功率放大器，工作頻率為 6.78 或 13.56 MHz，并基于 GaN 器件。與傳統的硅基器件相比，GaN 晶體管獲得了尺寸非常緊湊的解決方案，這是無線充電應用的關鍵因素。一個示例應用是在無人機中，其中可用空間有限，并且可以在無人機從短距離懸停在充電器上的情況下進行充電。

最有效的集成無線功率傳輸解決方案使用 GaN 晶體管將系統尺寸減小多達 2 到 3 倍，從而降低充電系統成本。650-V GaN e-HEMT 晶體管為高效無線充電提供了理想的解決方案，功率范圍從大約 10 W 到超過 2 kW。圖 2 顯示了一種基于 GaN 器件的小型工具或移動設備無線充電解決方案。?

04 數據中心

GaN 與硅的結合也為數據中心領域提供了重要機會，其中高性能和降低成本至關重要。在云服務器 24/7 全天候運行的數據中心中，電壓轉換器被廣泛使用，典型值為 48 V、12 V 甚至更低的電壓，用于為多處理器系統內核供電。隨著全球發電量的快速增長，電力轉換效率已成為尋求實現凈零排放的公司的關鍵因素，包括運營數據中心和云計算服務的公司。數據中心在更小的空間內需要越來越多的功率，這是 GaN 技術可以廣泛滿足的要求，實現轉換器和電源的更高效率、尺寸減小和更好的熱管理，從而降低供應商的成本。在數據中心中非常常見的是 AC/DC 轉換器，其中 PFC 前端級將總線電壓調節為 DC 值，然后是?DC/DC?級，用于降低總線電壓并提供電流隔離和調節的 DC 輸出（48 V、12 V 等）。

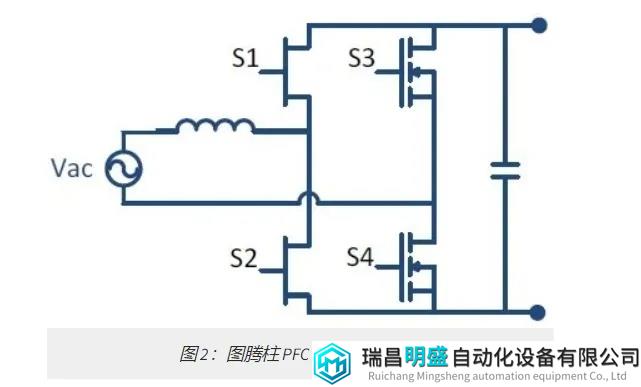

PFC 級使電源的輸入電流與電源電壓保持同步，從而最大限度地提高有功功率。基于 GaN 的圖騰柱 PFC（見從而最大化實際功率?；?GaN 的圖騰柱 PFC（見?從而最大化實際功率?；?GaN 的圖騰柱 PFC（見?圖 3 ) 在效率和功率密度方面被證明是一個成功的拓?fù)洹?

05 氮化鎵挑戰

從歷史上看，實現 GaN 技術不斷增長的擴散需要克服的主要挑戰是可靠性和價格。與可靠性有關的第一個問題已基本解決，商業設備能夠通過在高于 200°C 的結溫下運行來保證超過 100 萬小時的平均故障時間。盡管早期的 GaN 器件比硅等競爭技術要貴得多，但價格差距已從最初的 2 到 4 英寸晶圓到 6 英寸晶圓以及最近的 8 英寸（200 毫米）晶圓上的 GaN 生產顯著縮小晶圓。最近的發展和持續的工藝改進將繼續降低 GaN 器件的制造成本，使其價格更具競爭力。
