第一作者：曹天賜，許榮，程曉鵬
通訊作者：程曉鵬*，劉顯強*，張躍飛*
論文完成單位：北京工業大學，西安交通大學，浙江大學
【研究背景】
固態鋰金屬電池充放電過程中鋰枝晶的形成，是目前電池安全性關注的重點，然而目前關于鋰在實際電池運行狀態下是如何在固態電解質中形核，以及對體相內部鋰枝晶的具體生長行為的認知仍然不清晰，影響到針對性改進措施的實施。因此有必要發展一種新的基于工況條件的原位方法來分析固態電池運行過程中內部鋰的動態生長機制。
【成果簡介】
近日，北工大程曉鵬等科研人員采用原位電化學掃描電鏡，實現在工況條件下實時觀察固態電池電解質內鋰枝晶的生長與擴展，并一步建立了無機固態電解質中鋰離子輸運的電化學-機械應力耦合模型，相關研究成果以《Chemomechanical Origins of the Dynamic Evolution of Isolated Li Filaments in Inorganic Solid-State Electrolytes》為題，在國際權威期刊《Nano Letters》在線發表，此項關于鋰枝晶生長機理的基礎研究，對合理設計和安全生產固態電池提供了重要的理論指導。北京工業大學為論文第一完成單位，北京工業大學博士生曹天賜、西安交通大學許榮教授和北京工業大學助理研究員程曉鵬為論文共同第一作者，北京工業大學程曉鵬、劉顯強，浙江大學教授張躍飛為通訊作者。該研究得到國家自然科學基金和北京市教委科技計劃等項目資助。
【圖文導讀】

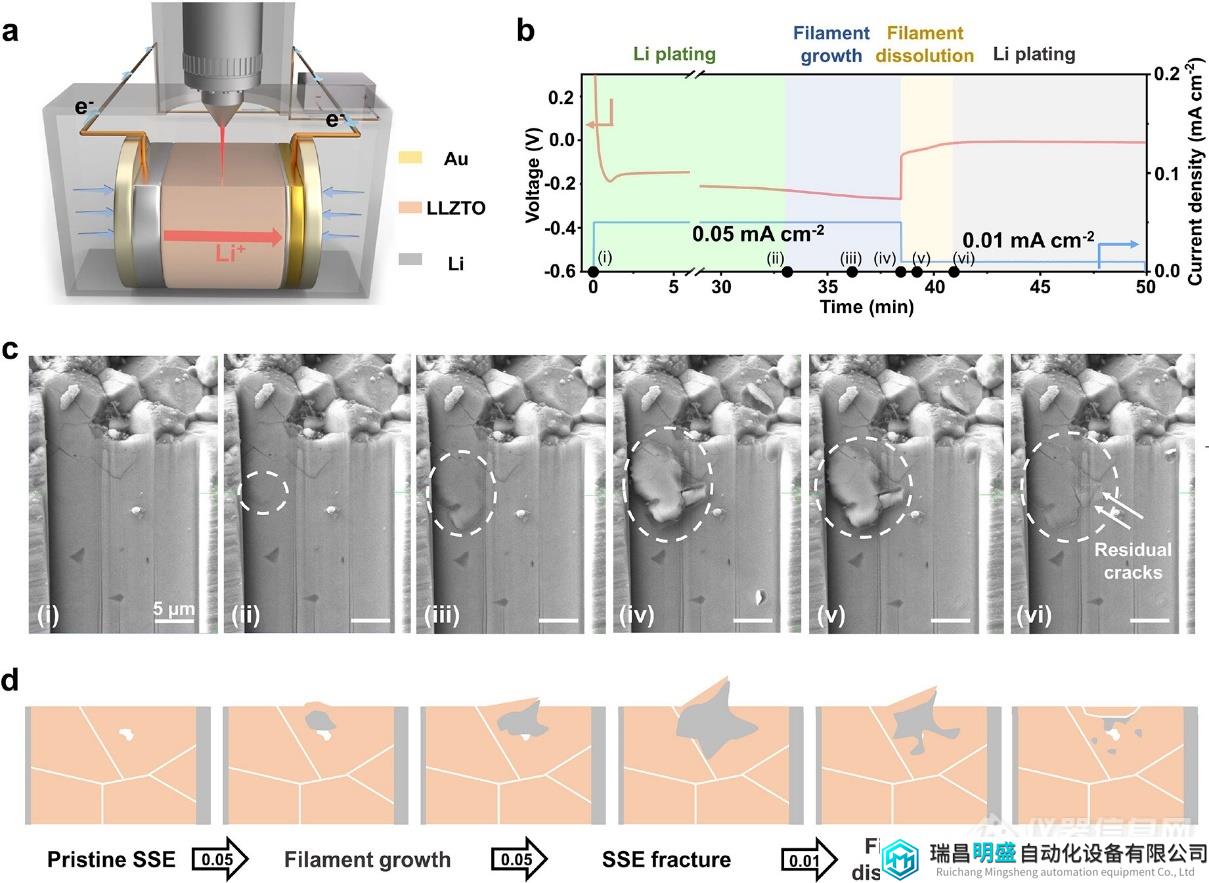

圖1 (a) 原位觀測SSE內鋰枝晶生長的實驗裝置，（b-c) 電化學曲線中電流-電壓變化和所對應的原位SEM中觀測到的無機固態電解質鋰鑭鋯鉭氧（LLZTO）截面形貌演變過程。(d) 原位實驗過程中SSE內部鋰“細絲”演化具體過程的示意圖。

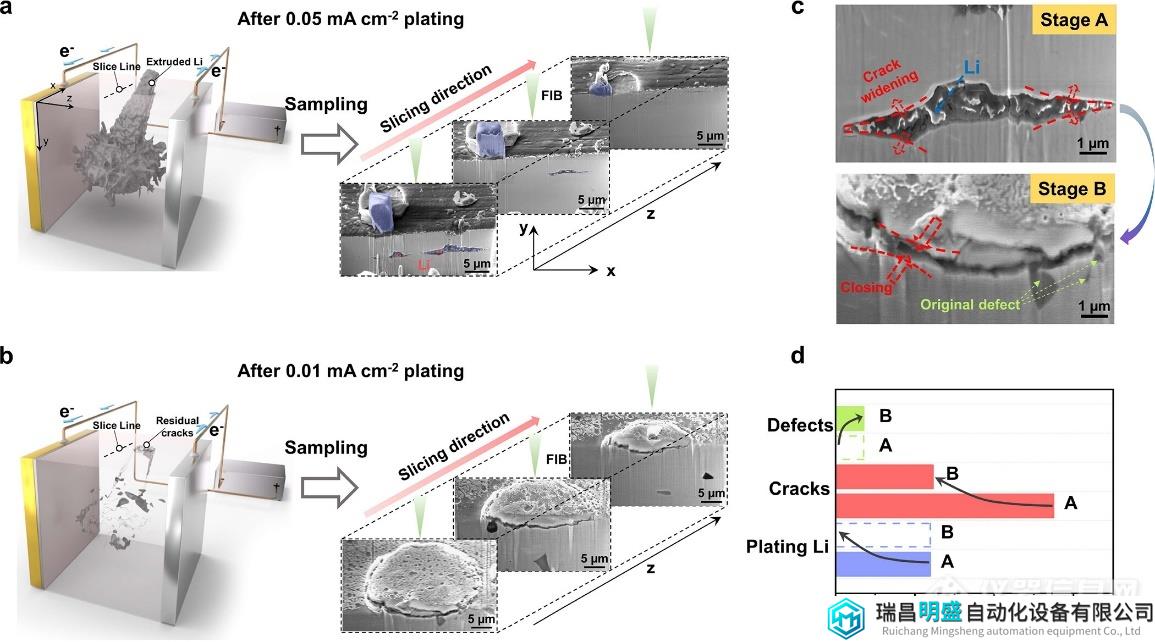

圖2 (a-b) 分別經歷了0.05mA cm-2和0.01 mA cm-2電沉積過程后，LLZTO中的鋰“細絲”分布狀態變化和LLZTO深度方向內部微結構的形貌變化。(c) 0.05 mA cm-2電沉積過程后鋰“細絲”生長導致的電解質撕裂以及0.01 mA cm-2電沉積過程后鋰“細絲”溶解導致的電解質內部裂紋閉合。(d) LLZTO內部缺陷，裂紋和鋰“細絲”演變的對應關系。

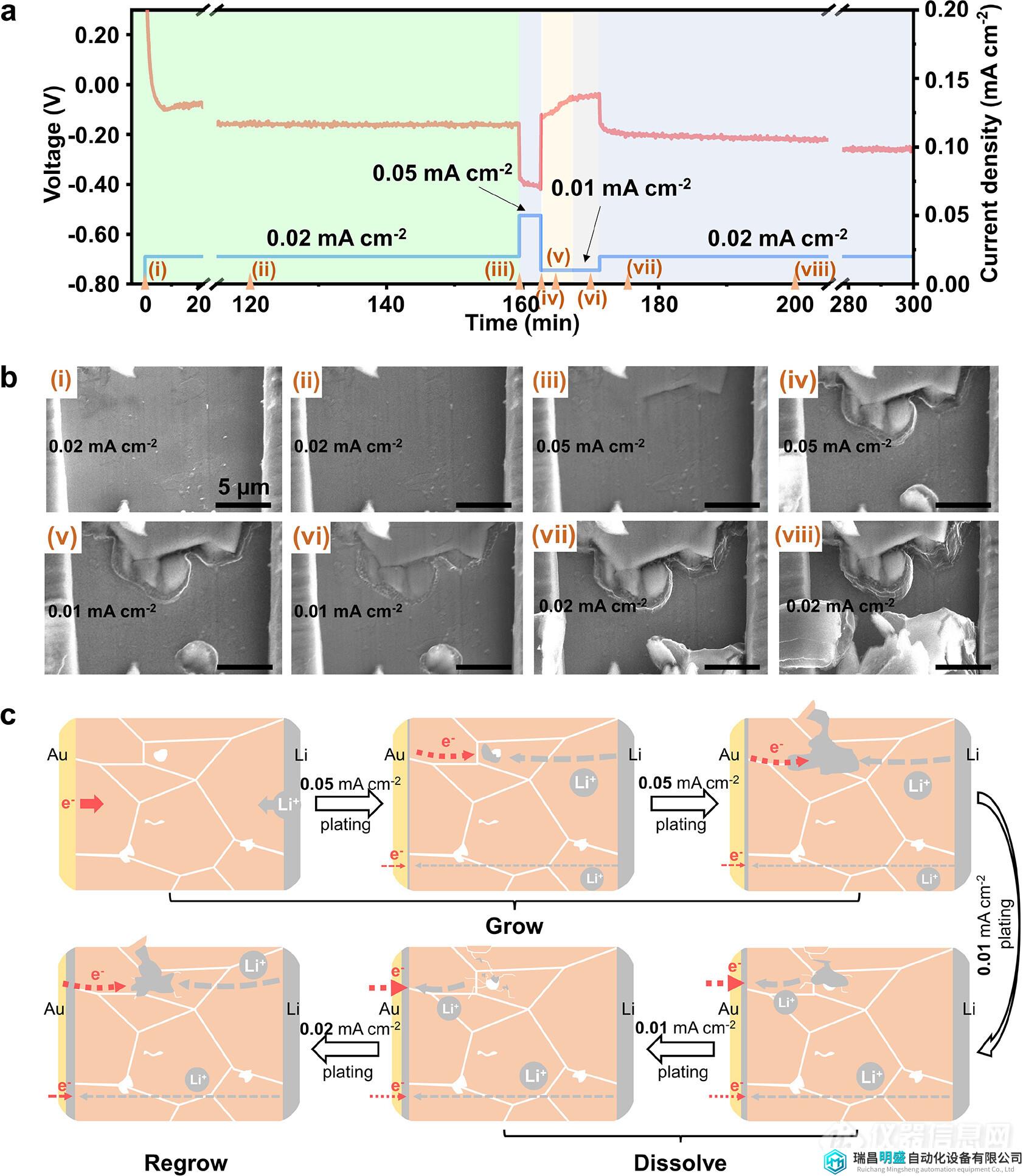

圖3 ?(a-b) 在迭代放電電流下，電池的電流-電壓響應的演變和相應的LLZTO截面形貌的SEM圖像變化過程。(c) 原位SEM實驗過程中SSE中內部鋰“細絲”生長和溶解演變具體過程示意圖。
【總結和展望】
鋰枝晶問題仍然是影響固態電池性能安全運行的關鍵因素，本文利用原位電化學掃描電鏡，構建了Li|LLZTO|Au“面對面”型電池結構，對鋰枝晶生長行為在真實循環條件下進行了實時觀察分析。實驗發現鋰在LLZTO中的生長呈現出一種動態特征，該特征受到電化學和機械應力之間相互作用的調控?；趯嶒灁?shù)據分析，我們建立了電化學-力學耦合模型以理解在鋰“細絲”的動態演化過程中機械應力和電化學循環之間的復雜相互作用，定量的數值結果可以為高性能鋰金屬固態電池的合理設計提供指導。
本文所提供的方法為在工況條件下原位表征不同體系固態電解質界面演化行為提供了新思路，助力固態電池的商業化應用進程。

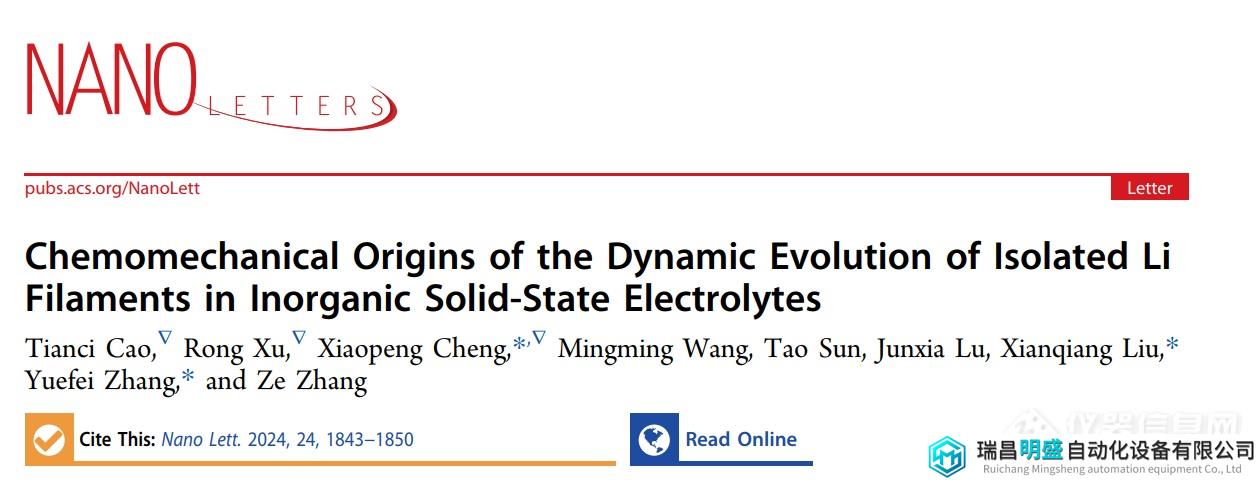

論文鏈接：Tianci Cao?, Rong Xu?, Xiaopeng Cheng*?, Mingming Wang, Tao Sun, Junxia Lu, Xianqiang Liu*, Yuefei Zhang*, Ze Zhang，Chemomechanical Origins of the Dynamic Evolution of Isolated Li Filaments in Inorganic Solid-State Electrolytes, Nano Lett. 2024, 24, 6, 1843–1850.
https://doi.org/10.1021/acs.nanolett.3c03321

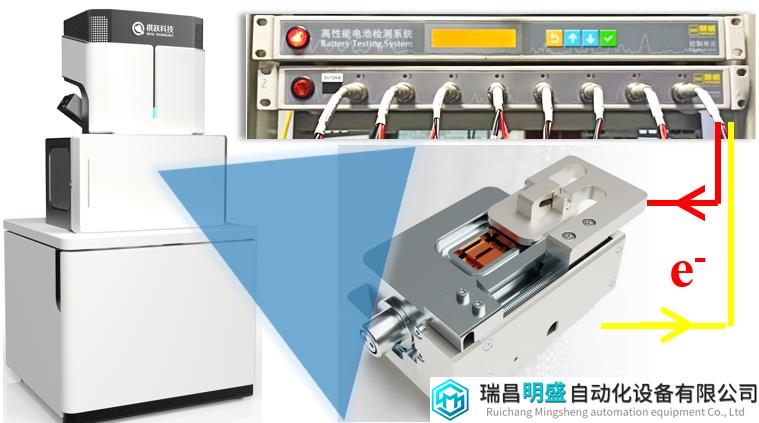

本文研究團隊采用的是浙江祺躍科技有限公司研制的原位電化學掃描電子顯微鏡測試系統。祺躍科技有限公司，面向市場推出了一系列原位掃描電鏡科學儀器，為廣大科研人員提供了力、熱、電、電化學以及多場耦合環境下材料結構演化過程納米尺度原位觀測手段。
