2024年全球及中國電子測試測量儀器行業發展趨勢和現狀研究

陳昕

(廣州思林杰科技股份有限公司 市場總監)

前言：

電子測試測量儀器是利用電子技術來進行測量的裝置，是電子制造、電子設計、電子應用等領域不可或缺的工具。隨著電子技術的不斷發展，電子測試測量儀器的技術水平也不斷提高，應用范圍也不斷擴大。電子測試測量儀器的廣泛應用涉及通信、半導體、醫療、能源等多個領域，其性能和技術水平直接關系到各行業的科研、生產和服務水平。在全球范圍內，這一領域正經歷著巨大的變革，從而催生出新的機遇和挑戰。

近年來，全球及中國電子測試測量儀器行業保持穩步增長態勢。在全球經濟發展、工業技術水平提升背景下，全球電子測試測量儀器市場規模持續增長，預計到2025年，全球電子測試測量儀器行業市場規模將增長至172.72億美元。

中國電子測試測量儀器行業市場規模近年來也保持快速增長態勢，2022年中國電子測試測量儀器行業市場規模為381.6億元人民幣，預計2023年將逐步擴大至410.4億元人民幣。在我國利好政策驅動下，智能制造、5G通信、汽車電子等下游產業快速發展，電子測試測量儀器行業也實現了快速增長。

未來，全球及中國電子測試測量儀器行業將呈現以下發展趨勢：

智能化：電子測試測量儀器將向智能化方向發展，以滿足工業制造智能化、自動化的需求。智能化電子測試測量儀器將具有更強的自動化、網絡化、可視化等功能，能夠?qū)崿F(xiàn)更高效、更精準的測試。

集成化：電子測試測量儀器將向集成化方向發展，以滿足工業制造小型化、輕量化的需求。集成化電子測試測量儀器將多種功能集成到一個平臺上，能夠?qū)崿F(xiàn)更便捷、更靈活的測試。

虛擬化：電子測試測量儀器將向虛擬化方向發展，以滿足工業制造虛擬化、仿真化的需求。虛擬化電子測試測量儀器將通過計算機模擬實現測試，能夠?qū)崿F(xiàn)更安全、更高效的測試。

本文章將對全球及中國電子測試測量儀器行業的發展現狀、發展趨勢及競爭格局進行深入分析，并對行業發展趨勢進行展望。

1. 電子測試測量技術/儀器的發展歷史

電子測試測量技術和儀器的發展歷史可以追溯到電子產業的早期階段，隨著電子技術的不斷進步和應用領域的拓展，測試測量儀器在推動科技進步和確保電子設備性能的過程中發揮了關鍵作用。電子測試測量技術/儀器的發展歷史可以追溯到19世紀初，以下是電子測試測量技術和儀器的發展歷史中一些關鍵階段：

1820年，德國物理學家Johann Schweigger發明了檢流計，這是世界上第一臺電子測試儀器。檢流計可以用來測量電流強度。

1887年，愛迪生發明了真空管，這是電子測試測量技術發展的一個重要里程碑。真空管可以用來放大電信號，這使得電子測試儀器的測量精度和靈敏度得到了大幅提高。

20世紀初，電子測試儀器的發展進入了快速發展階段。1920年，美國的貝爾實驗室發明了示波器，這是世界上第一臺能夠顯示電信號波形的儀器。示波器的出現，極大地提高了電子測試技術的水平。

20世紀中葉，電子技術的快速發展，推動了電子測試測量儀器的進一步發展。1956年，美國的Tektronix公司發明了數字示波器，這是世界上第一臺能夠顯示數字電信號的儀器。數字示波器的出現，使得電子測試技術更加精準和靈活。

20世紀70年代，集成電路技術的出現，使得電子測試測量儀器更加小型化和低成本。1976年，美國的Agilent公司推出了世界上第一臺數字存儲示波器，這是世界上第一臺能夠存儲電信號波形的儀器。數字存儲示波器的出現，使得電子測試技術更加便捷和高效。

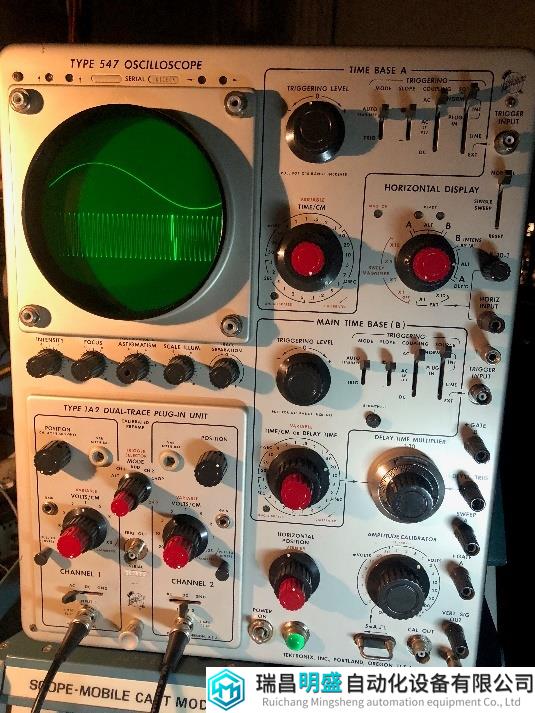

Tektronix 547型示波器 （圖片來源 Lazy Electrons，產品來源Tektronix）

隨著技術應用發展，電子測試測量技術/儀器廣泛應用于電子制造、電子設計、電子應用等領域。電子測試測量技術/儀器的發展，為電子技術的進步和應用提供了重要支撐，如：

1. 半導體技術的崛起（1950年代 - 1960年代）：

o 集成電路（IC）的出現推動了測試測量技術的發展，測試復雜度大大提高。

o 數字化測試技術開始興起，數字化示波器、邏輯分析儀等成為主流。

2. 微處理器和計算機時代（1970年代 - 1980年代）：

o 隨著微處理器的普及，測試測量設備越來越依賴于計算機控制和數據處理。

o 自動測試設備（ATE）開始流行，提高了測試效率和精度。

3. 高性能和高頻率測試（1990年代至今）：

o 通信技術的迅猛發展推動了對高頻、高速數字信號的測試需求，射頻測試、高速數字通信測試等成為焦點。

o 高性能、高靈敏度、高精度的儀器不斷涌現，以滿足現代電子設備復雜性的測試需求。

4. 物聯網和5G時代（21世紀）：

o 物聯網和5G技術的崛起帶動了對更高頻率、更大帶寬的測試需求，尤其是在通信和無線領域。

o 智能化、云端化等技術的融入使得測試數據的處理和分析更為高效。

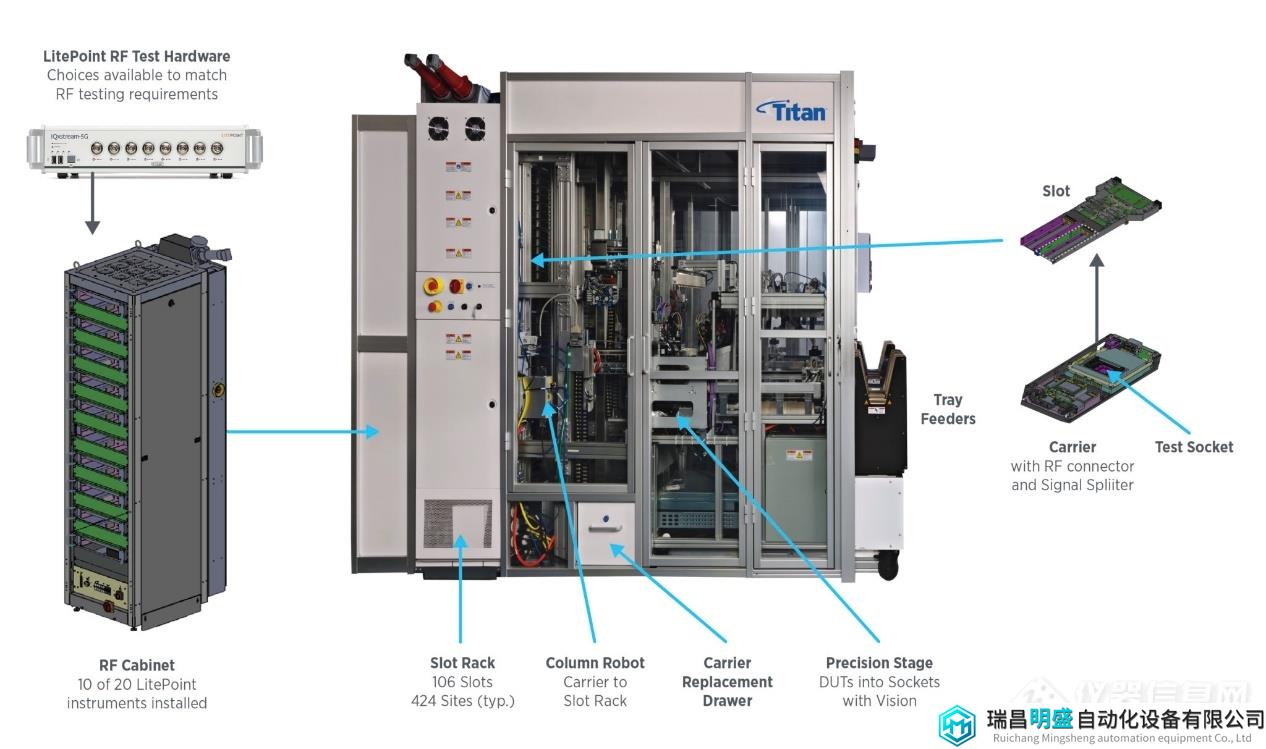

芯片測試系統 (圖片來源：Teradyne，產品來源：Teradyne、Litepoint)

未來，電子測試測量技術/儀器的發展將繼續保持快速增長態勢。隨著智能制造、5G通信、人工智能、量子計算、新型材料等技術的進步，電子測試測量技術/儀器將向智能化、集成化、虛擬化等方向發展。

2. 以思林杰的發展歷程看行業的時代變遷

廣州思林杰科技股份有限公司（后簡稱“思林杰科技”）成立于2005年，是一家領先的測試測量技術與方案提供商。思林杰科技從2010年開始進入自動化測試行業；2013年推出第一代基于ARM+DSP的儀器模塊應用于消費類電子產品生產測試場景；2014年推出第二代 ARM+FPGA 儀器模塊平臺并推向市場；2019年發布第三代嵌入式儀器平臺并投入市場，得到國內外多個知名廠商的批量使用并獲得好評；2021推出 Nysa 模塊化儀器平臺與Archon SDK平臺；2022年完成IPO登陸上交所科創板；2023年聚焦在高精密、高速及射頻測試測量方向發力，實現更高端測量儀器的樣機研發。思林杰科技近年來獲得國家第四批專精特新“小巨人”企業，廣東省高新技術企業，成立院士專家工作站，并與多所高校建立聯合實驗室。

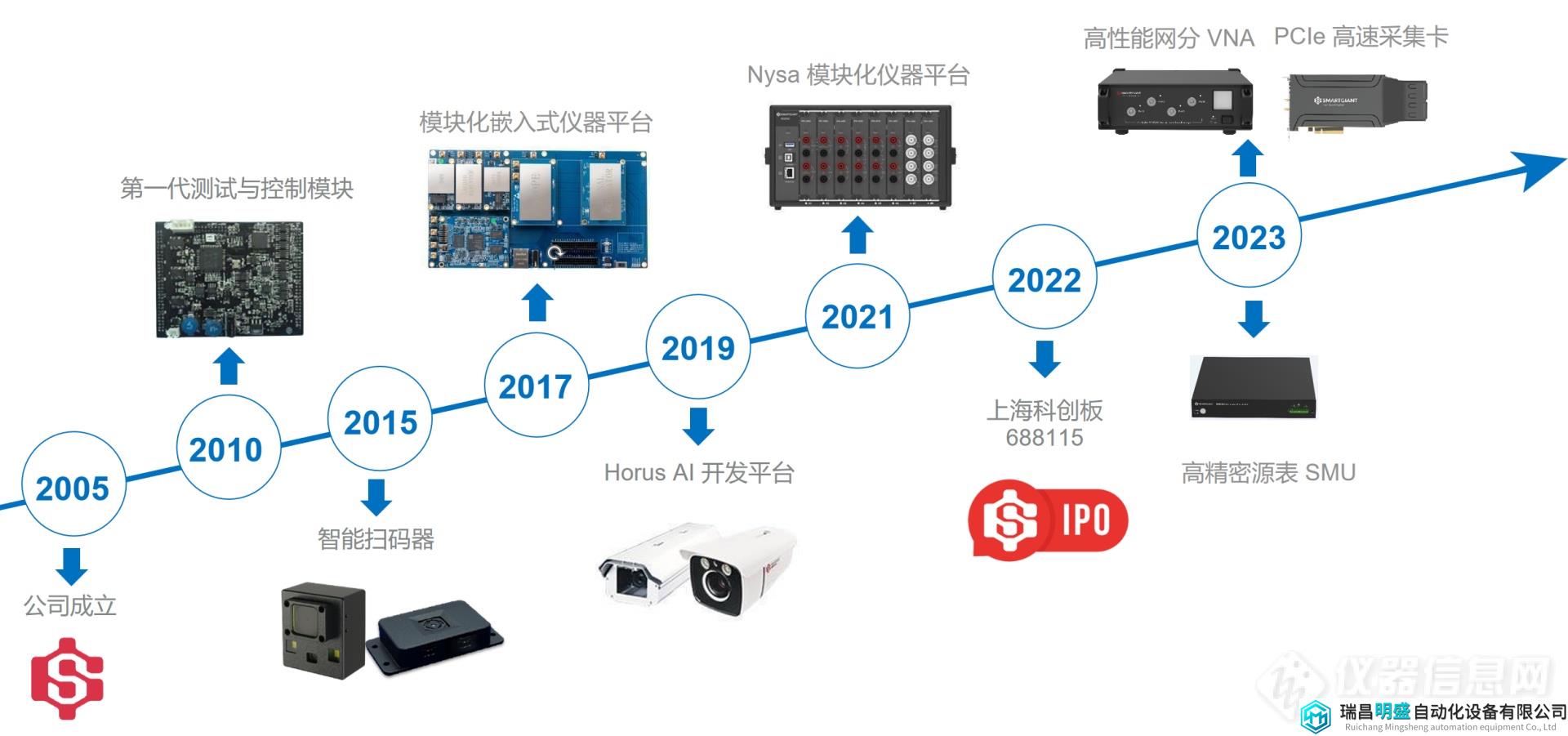

思林杰科技發展歷程

思林杰科技進入測試測量領域，順應了行業發展和時代變遷?？纱┐飨M(fèi)類電子產品設備結構非常精密，測試測量的需求規格高，并需要多臺儀器設備的組合才能完成各種信號的采集和激勵，譬如傳感器端的高靈敏度微弱信號，高速的數字信號，射頻頻段的信號錄播與回放，電源的電壓電流數據采集分析等。最開始，客戶在研發階段用了多臺傳統儀器進行測試系統搭建進行原型機驗證與測試，NPI 轉產時，客戶尋求更高效的測試解決方案，我們和客戶一起深入討論需求和應用場景，自研了基于 FPGA 控制器架構，在自研總線上搭載了多種類型的儀器模塊，F(xiàn)PGA控制器與儀器模塊間通過底層自研總線互聯，采集與激勵的信號處理通過 FPGA 數字邏輯進行并行處理與算法加速。得益于選擇了異構處理的 FPGA 架構，內部集成了ARM處理器，測試用例的調度、測試結果的判定都在同一顆 FPGA 芯片內完成，測試效率得到了很大的提升，同時在體積、成本上也滿足了客戶轉產的需求。經過多個迭代，思林杰科技發布了Nysa模塊化儀器平臺：有基于嵌入式架構的板卡形態，體積緊湊易于集成到設備里；有基于插卡式架構的儀器形態，多類型儀器可簡單插拔配置相應固件就可完成測試系統的搭建，適用于研發和NPI的原型機驗證測試階段；同時思林杰科技有強大的按需定制能力，可以為客戶定制各類綜合測試儀和解決方案。

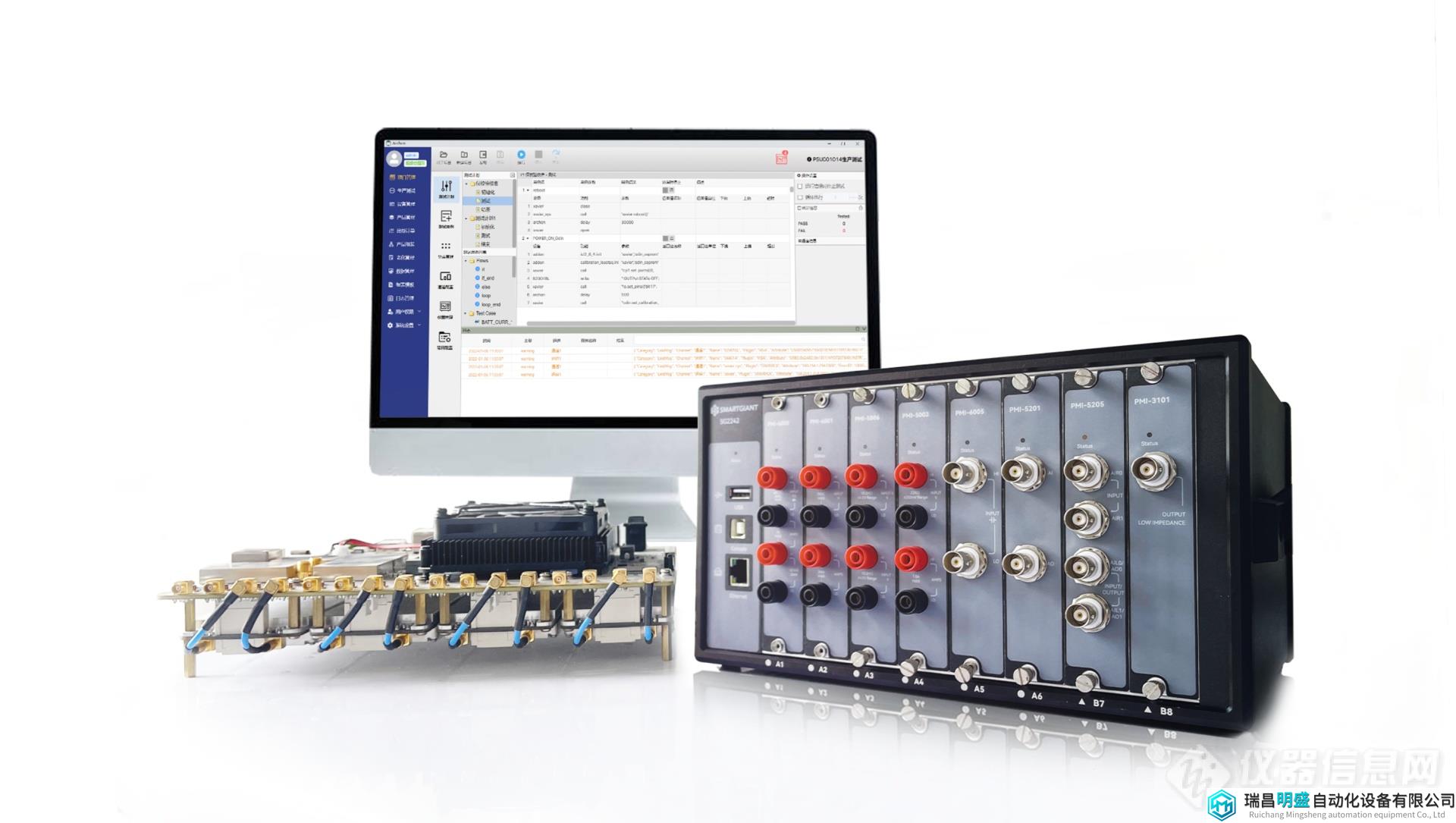

思林杰 Nysa 模塊化儀器與 Archon 測試系統管理軟件

隨著客戶對測試測量需求的不斷提升，思林杰科技繼續完善Nysa儀器模塊庫，推出了面向高精密測量、高速數字信號測試測量與射頻信號測試與處理的解決方案。測試測量解決方案覆蓋從驗證->試產->量產完整產品周期，與國際領先客戶進行深度合作和獲得高度認可，其解決方案廣泛用于各消費類電子產品原型機測試、NPI、產線測試。近年來，思林杰基于FPGA搭配各類型AD/DA和傳感器解決方案開始進入工業、生物醫療、芯片產業等應用場景，有的作為客戶產品各階段的測試測量解決方案，有的甚至作為關鍵零部件集成到客戶產品內部，加深了與客戶的緊密合作，對行業發展和對測量需求的提升都有了更深刻的理解。思林杰科技擁有超過200人的專業研發團隊，自身具有制造與裝配生產線，可保證質量與及時交付，并已通過IS09001,14001和27001等認證，運作成熟規范。

3. 全球及中國電子測試測量儀器市場規模及現狀

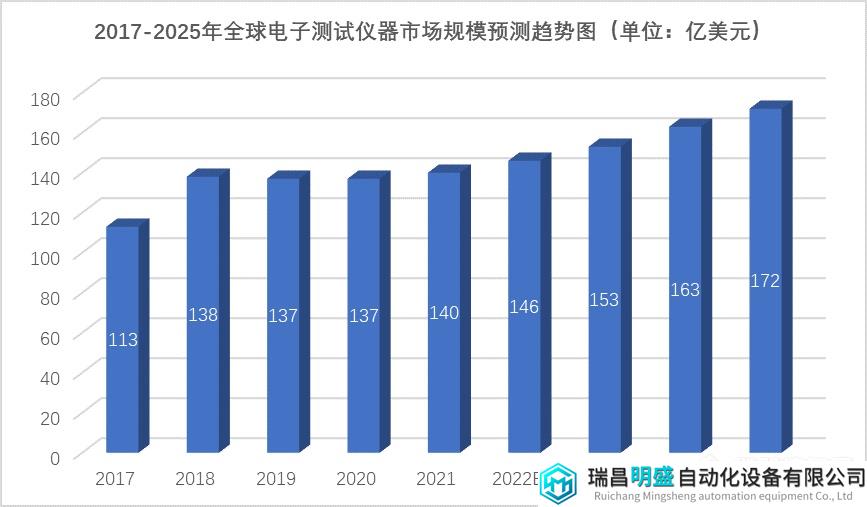

全球電子測試測量儀器市場規模近年來保持穩步增長態勢，2022年全球電子測試測量儀器行業市場規模擴大至146.10億美元。在全球經濟發展、工業技術水平提升背景下，全球電子測試測量儀器市場規模持續增長，預計到2025年，全球電子測試測量儀器行業市場規模將增長至172.72億美元。

數據來源：FROST&SULLIVAN

從區域發展情況來看，歐美等發達國家和地區的電子測試測量儀器行業起步早，上下游產業鏈基礎較好，市場規模較大，市場需求以產品升級換代為主，市場將保持中高速增長;而以中國和印度為代表的亞太地區，處于產業轉型升級及新興市場快速發展階段，對電子測試儀器的需求潛力大，市場規模將以較高的增速增長。

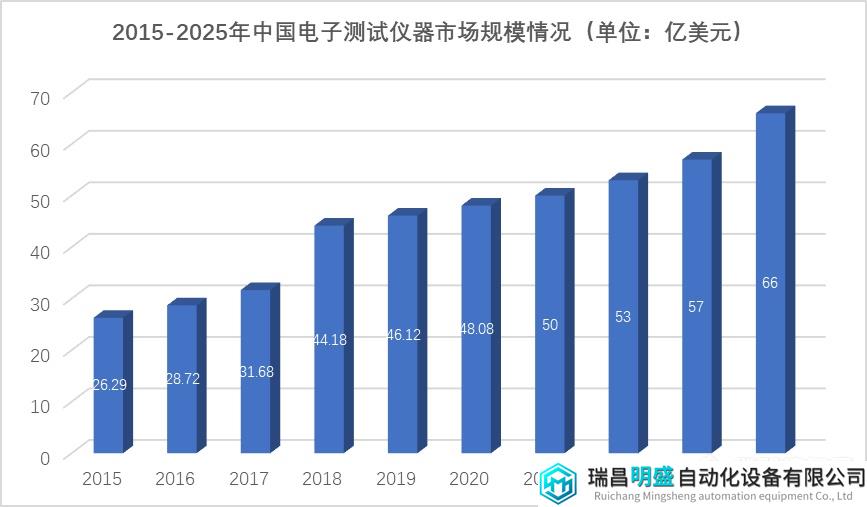

中國電子測試測量儀器市場規模

中國電子測試測量儀器行業市場規模近年來也保持快速增長態勢，2022年中國電子測試測量儀器行業市場規模為381.6億元人民幣，預計2025年將逐步擴大至410.4億元人民幣。在我國利好政策驅動下，智能制造、5G通信、汽車電子等下游產業快速發展，電子測試測量儀器行業也實現了快速增長。

數據來源：FROST&SULLIVAN

市場規模增長驅動力

全球及中國電子測試測量儀器市場規模的增長主要由以下因素驅動：

電子技術的不斷發展，推動了電子產品的快速迭代，對電子測試測量儀器的需求不斷增加。

智能制造、5G通信、人工智能等新興技術的快速發展，對電子測試測量儀器提出了更高的要求。

政府政策的支持，鼓勵企業進行技術創新和產業升級，推動了電子測試測量儀器行業的發展。

市場競爭格局

全球電子測試測量儀器行業市場格局相對集中，CR5約為45%。其中是德科技、羅德與施瓦茨、泰克、美國國家儀器等海外廠商占據市場主導地位。我國電子測試測量儀器行業起步相對較晚，在技術上與國外優勢企業仍有一定的差距。近年來，我國電子測試測量儀器行業發展迅速，涌現出一批具有競爭力的企業。

行業發展趨勢

未來，全球及中國電子測試測量儀器行業將呈現以下發展趨勢：

智能化：電子測試測量儀器將向智能化方向發展，以滿足工業制造智能化、自動化的需求。智能化電子測試測量儀器將具有更強的自動化、網絡化、可視化等功能，能夠?qū)崿F(xiàn)更高效、更精準的測試。

集成化：電子測試測量儀器將向集成化方向發展，以滿足工業制造小型化、輕量化的需求。集成化電子測試測量儀器將將多種功能集成到一個平臺上，能夠?qū)崿F(xiàn)更便捷、更靈活的測試。

虛擬化：電子測試測量儀器將向虛擬化方向發展，以滿足工業制造虛擬化、仿真化的需求。虛擬化電子測試測量儀器將通過計算機模擬實現測試，能夠?qū)崿F(xiàn)更安全、更高效的測試。

4. 思林杰主推產品介紹

思林杰科技目前產品主要方向：NYSA模塊化儀器平臺、高精確度測量、高速信號采集與處理、射頻信號測量。

NYSA 模塊化儀器平臺基于 FPGA 控制器， 搭配豐富靈活的儀器模塊， 如萬用表、示波器、 信號發生器、 數據記錄儀、 音頻分析儀等，涵蓋了高精度信號、 高速與射頻信號測試測量與處理， 提供了從驗證到試產到量產的全過程測試測量技術與解決方案，同時與國際領先客戶達成深度合作并獲得高度認可。 其中嵌入式形態結構緊湊， 方便內嵌設備； 插卡式儀器整機不僅可用于原型開發，也可作為多功能儀器使用；獨立式儀器小巧緊湊， 可作為單?功能的儀器使用； 綜測儀提供了多功能完整產線測試整機形態，方便部署于產線測試。

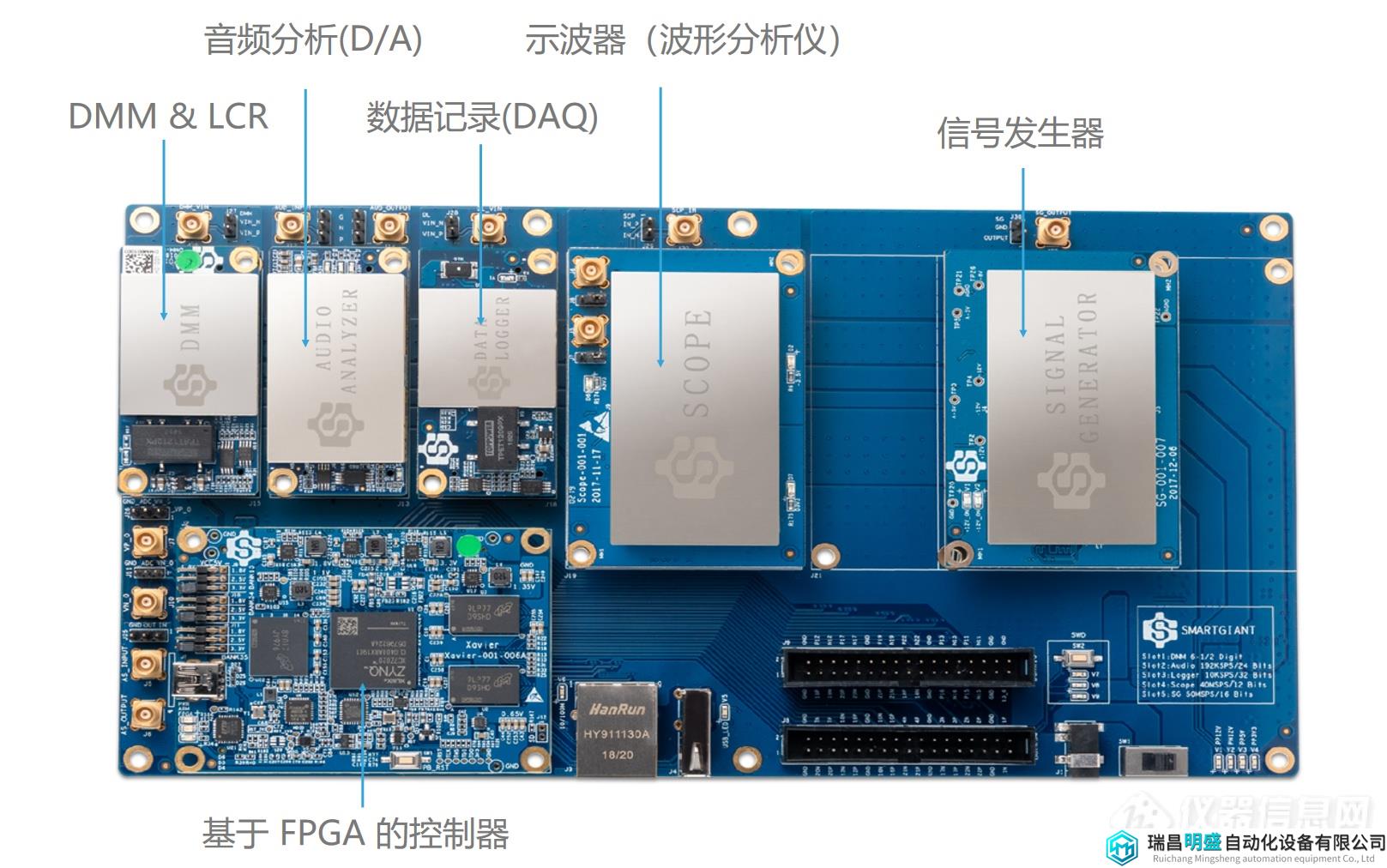

思林杰 NYSA 嵌入式模塊化儀器平臺

Archon 是思林杰科技自主研發的測試系統管理軟件，具備圖形化低代碼方式開發管理運行測試用例和測試計劃的功能，支持實時查看測試數據、自定義數據報表模板和可視化數據分析，并為與其他企業系統的連接提供可擴展的插件。Archon 廣泛應用在消費電子、軍工和芯片測試領域， 降低測試用例開發管理難度，提高生產測試效率。Nysa Toolkit 是 Archon的輔助固件生成工具。其根據不同的項目需求， 可以選擇對應的儀器模塊并連接到控制模塊上，自動生成固件；同時也是 Nysa 系列儀器的管理工具，可以對嵌入式、 插卡式及獨立式的 Nysa 儀器集中管理， 可以動態生成儀器的固件，并下載到儀器中。對于不同的儀器模塊，顯示相應的虛擬儀表界面，方便用戶調試。

思林杰 Archon 測試系統管理軟件

近期除了NYSA模塊化儀器平臺和Archon測試系統管理軟件，思林杰科技基于最新的FPGA技術和各類AD/DA解決方案，推出了面向高精度測量、高速信號采集與處理、射頻信號測量等解決方案。

在高精度測量方面，思林杰科技近期推出了SG2165 SMU和SG2350 LCR。

其中，SG2165 精密型源測量單元（SMU）能夠?qū)崿F(xiàn)四象限操作，精確地輸出電壓或電流以及同時測量電壓、電流和電阻等功能。 它集成了六位半數字萬用表 (DMM) 、五位半精密電壓源、電流源、電?負載和脈沖發生器的功能，具有功能豐富，體積小巧緊湊，標準測試接口等特點，非常適合集成到測試治具中。 SG2165 源測量單元平臺主要用于半導體、傳感器、模組等 IVR 測試測量。 其為產線測試量身定制，為產線自動化 ICT 及 FCT 提供高效、高性價比的測試測量解決方案。

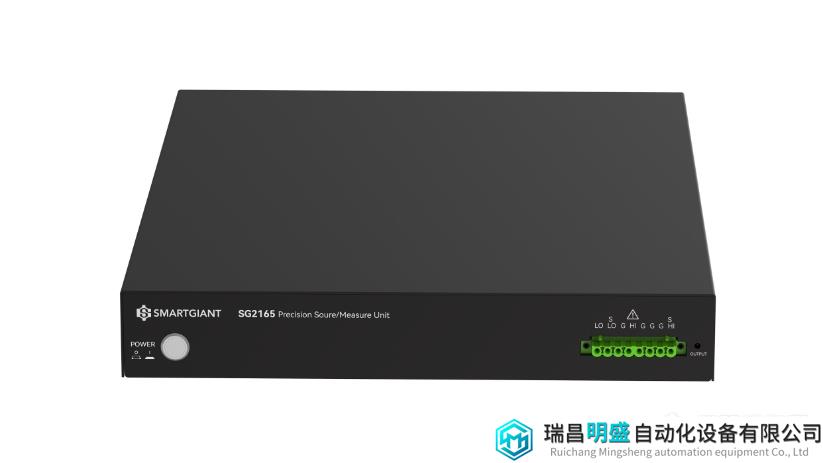

思林杰 SG2165 精密型源測量單元（SMU）

SG2350 LCR 阻抗測試平臺是?款精密型 LCR 表，其基本測量精度可達 0.1%，且支持多種測試激勵模式，擁有 20 Hz 至 2 MHz 連續可調的寬范圍測試頻率，和 0 至 2 Vrms 或者 0 至20 mArms 連續可調的測試電平，并且具備可調最大 2 V 的直流偏置功能；使用該平臺可測試多種阻抗參數，測量精準的同時，可實現最快 5 ms 的測量速度，其緊湊、模塊化的設計為產線元器件，材料，半導體，MEMS 等阻抗參數測試測量提供了高性價比的選擇。

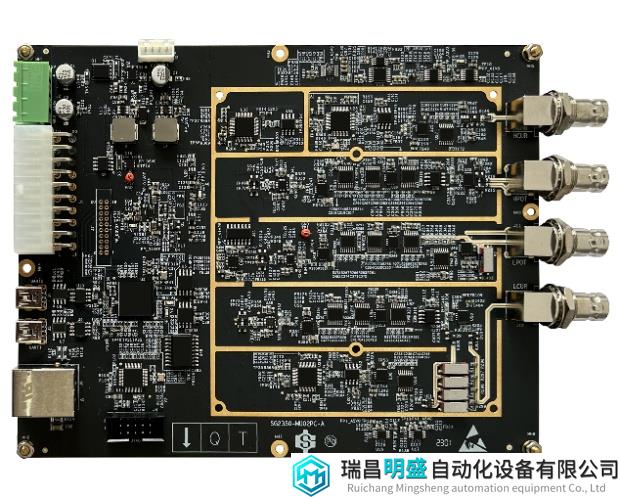

思林杰 SG2350 LCR 阻抗測試平臺

在高速信號采集與處理方面，思林杰發布了一系列的DAQ數據采集方案與產品和高速總線分析解決方案。

DAQ 數據采集其核心架構由模擬前端 （AFE）、模數轉換器 （ADC）、現場可編程門陣列 (FPGA) 及觸發(Trigger) 組成。 通過 AFE 對模擬信號進?信號調理后經過核心組件 ADC 實現對模擬信號的數字量化編碼，最終通過 FPGA SoC 進行數字信號的采集、處理、分析和存儲轉發，并可支持內部及外部觸發采樣模式。其中，F(xiàn)PGA基于Xilinx Zynq 7000系列和UltraScale+系列，采集速率涵蓋250KSPS/24bits到5GSPS/8bits等各速率和分辨率解決方案。DAQ數據采集產品有三種產品形態，如數據采集模塊、數據采集卡及數據采集盒子三種數據采集系統，方便根據客戶需求選擇合適的產品形態和提供豐富的解決方案。DAQ 產品主要用于電氣、物理、機械、聲學和信號路由等應用，可以表征產品、監控過程或產品、以及控制測試過程，在科學研究、工業自動化和測試測量領域起著關鍵的作用。

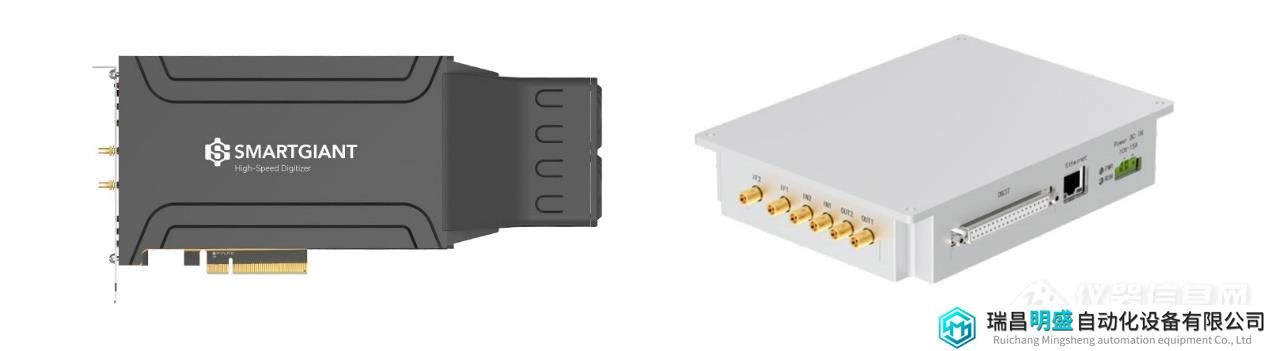

思林杰 SG1227 PCIe 高速采集卡 ?? ? ? ? ? ? ? ? ? ? 思林杰 SG2168 高速采集盒

在高速總線分析方面，思林杰科技推出了MIPI D-PHY、C-PHY、RFFE、SPMI、I3C、USB-C、Displayport等高速信號采集、發生與處理解決方案，并可基于FPGA SerDes進行PRBS誤碼率測試，基于BERT進行高速眼圖重構，為高速數據線纜測試、高速連接器測試、高速信號鏈路測試提供了高效高性價比的信號質量評估測試方案。

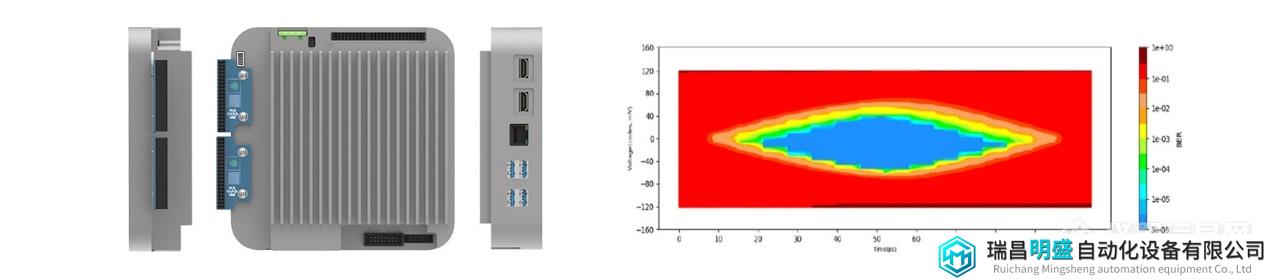

思林杰 SG2153 MIPI Tester ? ? ? ? ? ? ? ? ? ? PRBS 眼圖、誤碼率&抖動容限分析

在射頻信號測量方面，思林杰發布了VNA矢量網絡分析儀和SDR軟件無線電平臺。

SG2163 型矢量網絡分析儀（ VNA ）是?款四端口8.5GHz頻段的射頻測量儀器，其能夠提供射頻信號傳輸特性和反射特性的測量。本產品由主機單元和基于 Windows 系統的控制與顯示界面組成，數據傳輸采用千兆以太網接口。其廣泛應用于微波器件，材料科學，電子通信等基礎行業和領域的射頻研發測試與生產制造。

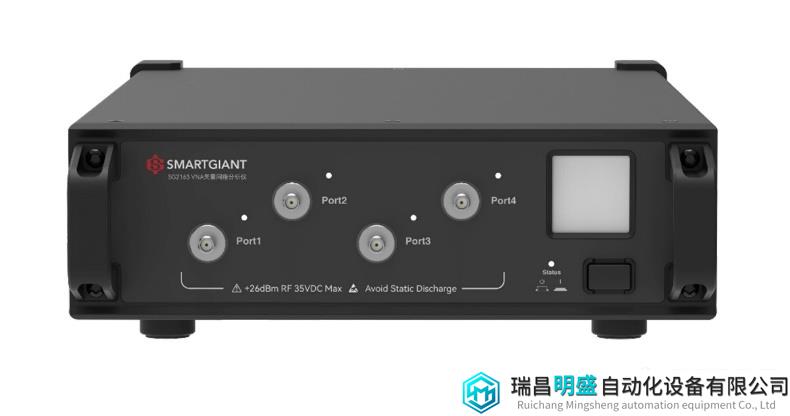

思林杰 SG2163 矢量網絡分析儀（ VNA ）

SG2277 是?款基于軟件無線電技術的射頻測試平臺。 該平臺集主控處理器、FPGA 和射頻前端于?體，最多支持 8 個通道的信號生成、8 個通道的信號采樣及頻譜分析功能。平臺有射頻直采和上下變頻解決方案，覆蓋到6.5 GHz頻段，該功能使平臺在許多場景的應用中更加靈活。

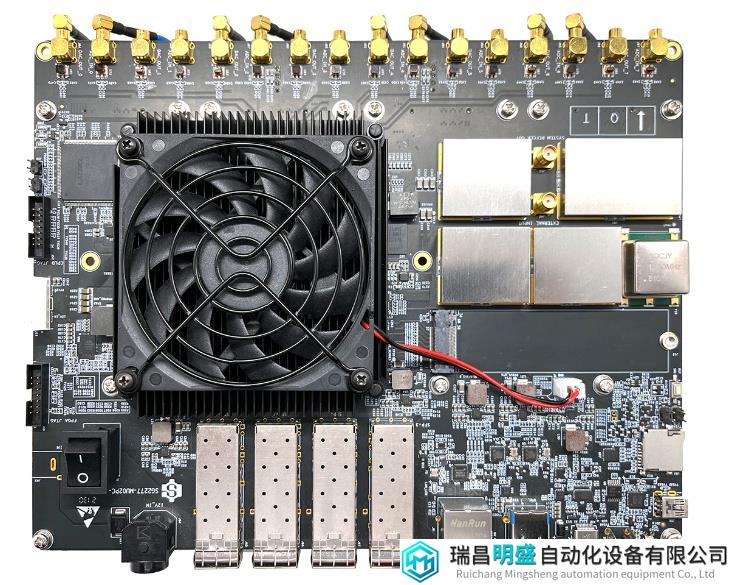

思林杰 SG2277 射頻測試平臺（ SDR ）

5. 思林杰產品主要應用場景

思林杰科技NYSA模塊化儀器最開始應用于消費類電子產品線測試。典型的消費類電子產品FCT測試系統需要若干臺傳統儀器進行系統搭建，如示波器、信號源、數字萬用表、音頻分析儀、時序測試儀、程控電源、電子負載、頻率計、FW燒寫器、數字IO邏輯分析儀、通信接口擴展器、開關與切換等，有的功能由于傳統儀器沒有現成解決方案或成本高，甚至需要定制化實現。因此，由于消費類電子產品更新速度快、技術應用周期短，基于傳統標準儀器的解決方案不能高效滿足FCT測試需求，其需要涵蓋多類型儀器的測試系統搭建與調試，難度高，周期長，行業內缺乏定制化功能交鑰匙解決方案，成本高、體積大、UPH效率低。為了解決消費類電子產品FCT測試這個行業痛點，思林杰科技推出了NYSA模塊化儀器的FCT解決方案。其解決方案基于FPGA SOC（ARM+FPGA）控制器，通過底層自定義總線與模塊化儀器并行互聯。其中FPGA的數字邏輯層，可進行采集和激勵信號的處理和算法加速，數字信號的測試測量和一些解決方案的邏輯層面定制，如頻率計、FW燒寫器、通信接口擴展、數字IO邏輯和總線分析；FPGA的ARM處理器可運行RTOS或Linux，運行Archon測試系統對儀器模塊和信號的管理、進行測試序列的執行和測試結果處理和上傳。同時，思林杰科技積累了豐富的儀器模塊庫，如示波器系列、信號源系列、數字萬用表系列、音頻分析儀系列和相應的IP庫，可通過對現有儀器模塊選擇進行FCT測試系統的搭建。在同等機柜體積下，嵌入式模塊化儀器相對于傳統標準儀器可以實現總效率、并行通道數、讀取、切換、上傳效率、測試速率的提高，測試系統體積的大幅減小，總成本的大幅降低。

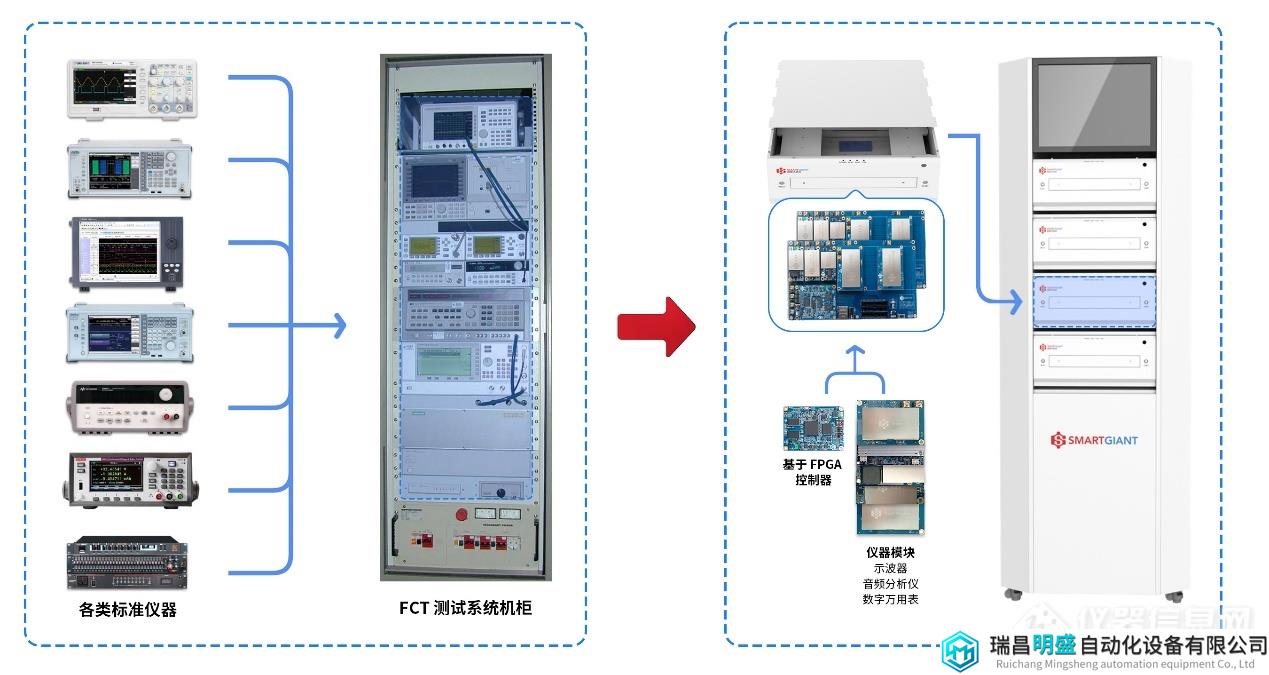

基于標準儀器的傳統 FCT 產線測試方案 ?? ? ? ? ? ? ?? ?思林杰NYSA嵌入式儀器模塊FCT產線測試方案

近年來，NYSA模塊化儀器除了在消費類電子產品測試FCT站點大規模部署和應用外，在ICT、模組測試甚至芯片測試階段也開始用NYSA模塊化儀器解決方案進行測試系統的搭建，此外也有越來越多的客戶在研發階段的原型機測試、NPI小批量轉產驗證測試使用此解決方案。在其他行業，如生物醫療、新能源等領域，思林杰科技也基于FPGA和最新的AD/DA解決方案，提供核心模塊的研發、驗證、批量生產服務，譬如基于FPGA的卷積、反卷積、積分等算法處理與加速，生物醫療傳感器微弱信號的共模噪聲抑制和降噪處理，高壓信號與激光信號的激勵與處理，AI視覺檢測與成像處理系統等。這些方案與模塊除了應用于產品測試領域，更廣泛的應用于客戶產品核心模塊的測量領域，思林杰科技提供了全過程產品研發、驗證、批量生產測試交付服務。

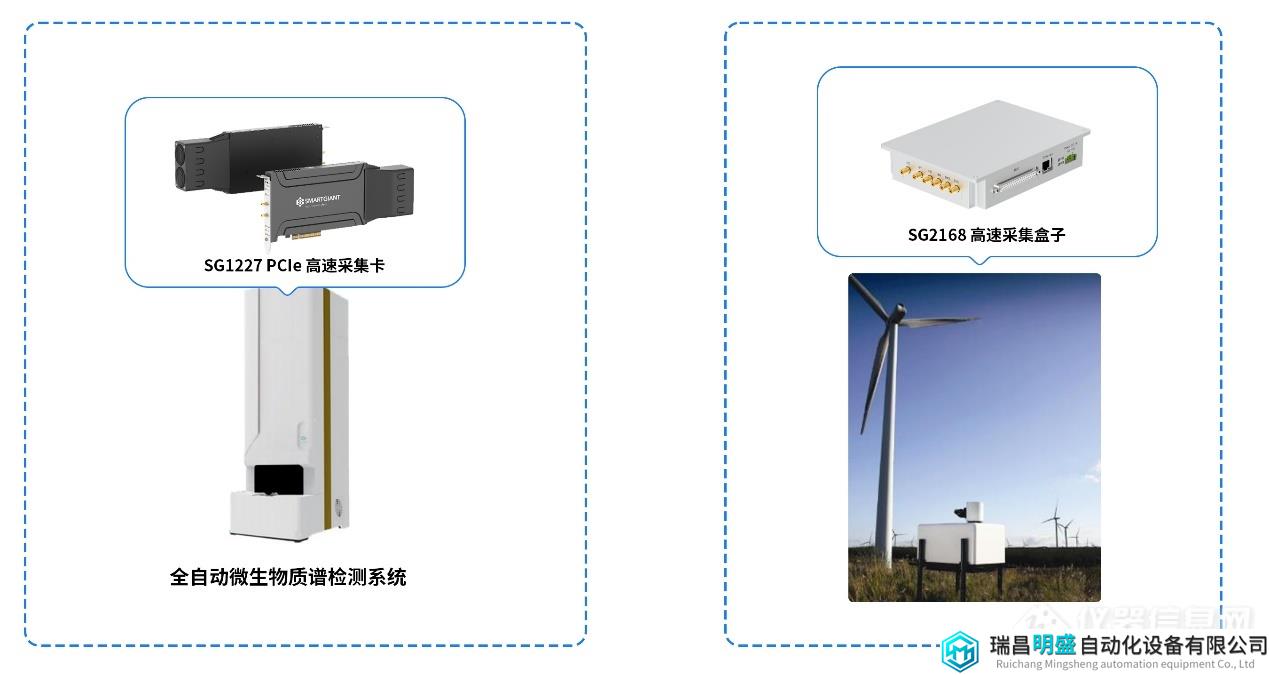

生物醫療應用：微生物質譜檢測系統應用 ?? ? ? ? ? ? ? ? ? ? ? ?? 新能源應用：激光測風雷達

6. 未來電子測試測量技術/儀器發展趨勢

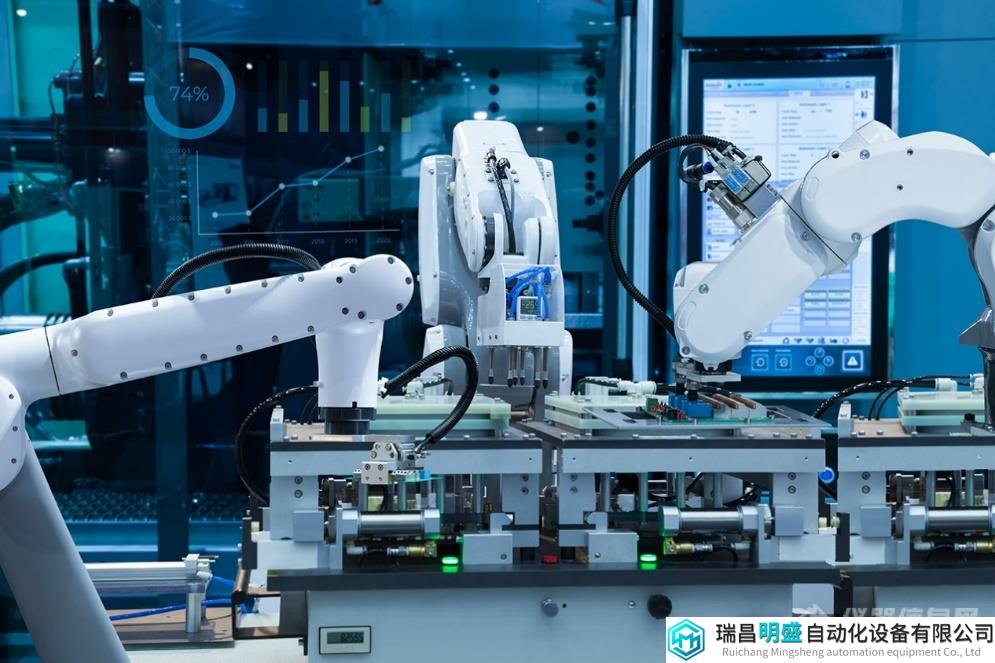

智慧工廠

未來電子測試測量技術和儀器的發展趨勢涉及多個方面，其中包括：

高集成度和多功能性： 未來的測試測量儀器很可能會越來越集成多種功能，以適應復雜系統和設備的測試需求。高度集成甚至多學科融合的儀器可以提高測試效率和減少測試成本。

寬頻帶和高速度： 隨著通信和數據傳輸速度的不斷提高，測試儀器需要具備更高的頻帶和速度來適應新興技術和標準，如5G通信、物聯網和高速數字總線。

自動化和智能化： 自動化在測試領域一直是一個重要的趨勢。未來的儀器很可能會更加智能，具備自動識別、配置和執行測試任務的能力。機器學習和人工智能技術可能會應用于測試數據分析和故障診斷。

量子技術的應用： 隨著量子技術的發展，未來的測試測量儀器可能會受益于量子傳感器和量子計算的應用。這可能導致更高的精度和靈敏度。

更小型化和便攜性： 隨著設備越來越小型化，測試儀器也需要變得更小巧輕便，以適應便攜性需求。這對于現場測試和移動設備的測試非常重要。

綠色技術： 環保和能源效率是未來技術發展的關鍵方向之一。測試儀器可能會采用更為節能和環保的設計，以減少對環境的影響。

云服務和遠程訪問： 云服務和遠程訪問技術的發展使得測試數據的存儲、管理和分析更加便捷。未來的測試儀器可能會更加集成云服務，實現遠程訪問和協作。

AI 人工智能

總體而言，未來電子測試測量技術和儀器的發展趨勢將在高度集成、自動化、智能化、便攜性和環保方面取得進展，以適應不斷變化的技術和市場需求。隨著人們對生活品質需求的提升、新技術應用的產品導入，測試測量市場將保持高速發展趨勢，測試測量市場規模將越來越大，各芯片廠商、儀器儀表廠家、測試測量方案集成商將在此市場擁有很好的發展空間，結合市場需求和自身產品、解決方案優勢持續迭代，獲得長遠發展。

作者簡介

陳昕(1982)，男，2006英國約克大學獲得通信工程碩士學位，畢業后分別從事基于FPGA的通信系統設計與研發、FPGA芯片系統應用、電子測試測量系統與應用設計與市場發展主管，現任思林杰科技市場總監、北美與線上營銷總監。
