長期以來，良率一直被認為是半導體制造中最關鍵的指標之一。對于芯片制造商來說，減少將工藝提升到生產級良率所需的時間可能價值數十億美元。因此，制造商在晶圓檢測技術上投入巨資，以幫助快速發現和糾正影響良率的缺陷，最好是在它們影響晶圓廠產量之前。
缺陷檢測工具箱中有兩個互補的工具：檢測和復查。在最常見的策略中，芯片制造商使用基于光學的檢測技術來檢測晶圓上的潛在缺陷，然后進行電子束復查，電子束復查具有按類型查看和表征缺陷所需的更高分辨率，以幫助工程師發現和解決其根本原因。光學缺陷檢測和電子束缺陷審查是相輔相成的——前者以犧牲分辨率為代價在更短的時間內掃描晶圓，而后者提供高分辨率，但掃描晶圓需要更長的時間。最佳策略是將這兩種工具的優點結合起來。
然而，隨著半導體設計變得越來越復雜，光學檢測正面臨挑戰。隨著線寬的縮小，細小的有害顆粒成為殺手級缺陷。隨著設備架構向 3D 過渡，顆粒變得越來越難以檢測和觀察。隨著多圖案化和 3D 架構增加了相鄰工藝步驟的圖案化相互依賴性，需要更多的檢測點來追溯缺陷的根本原因。芯片制造商越來越面臨成本困境：要么增加檢測量而增加制造成本，要么節省成本并降低制造良率。
2021 年，應用材料公司推出了一款創新的光學檢測系統，旨在幫助芯片制造商駕馭這個復雜的新時代。Enlight??明場光學晶圓檢測系統將行業領先的速度與高分辨率光學器件相結合，可從每次晶圓掃描中捕獲更多對良率至關重要的數據。它是唯一同時具有明場和暗場檢測通道的系統，使其能夠同時收集反射光和高角度散射光，以檢測最小的缺陷。
Enlight 系統架構改變了光學檢測的經濟性，將捕獲關鍵缺陷的成本優勢提高了 3 倍。成本優勢使Enlight系統客戶能夠減少檢測預算或插入更多檢測點，以在相同的預算下檢測更多的顆粒和圖案錯誤。因此，Enlight 系統已成為應用材料公司歷史上速度最快的檢測系統，并被其所有領先的晶圓代工客戶用于大批量生產。
今年，應用材料推出了 Enlight??2 系統，它將吞吐量和靈敏度提升到新的水平。
區分妨害和缺陷
Enlight 2 系統旨在檢測數量最多的良率扼殺缺陷，同時保持較低的誤報率。

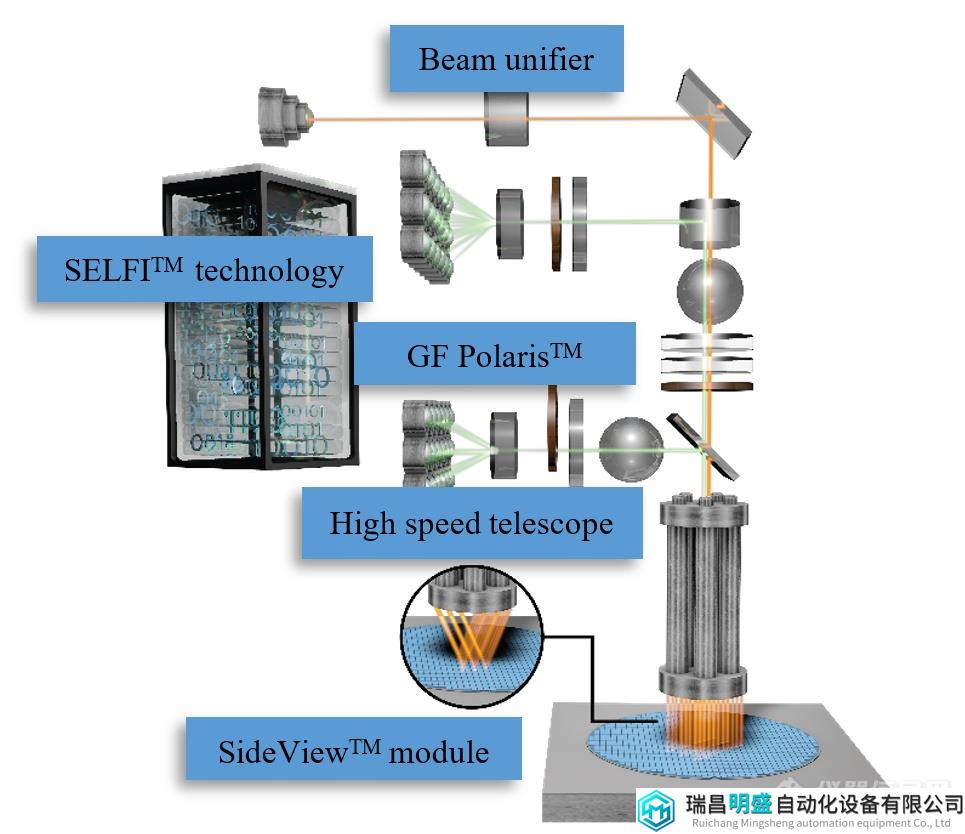

Enlight 2 具有兩項升級，可提高對相關缺陷的敏感度：
圖像處理能力的階躍函數和成像動態范圍的增加，每次掃描都能檢測到 100 倍以上的潛在缺陷。
新的 SideView??模塊可實現晶圓的傾斜照明，從而將檢測 3D 缺陷的靈敏度提高近一倍。
該系統還提供了新的干擾抑制功能：
一種名為SELFI的新型深度學習引擎?檢測和分類超過十億個缺陷圖像，使工程師能夠捕獲3倍以上的目標缺陷。
一種名為GF Polaris?的新型光偏振模塊擴展了360度可調偏振，以控制灰場檢測通道，并減少50%的滋擾。
提高限速
Enlight 2 包括多項增強功能，可進一步提高系統的吞吐量：
新的混合計算架構利用圖形加速器和專用圖像處理器將 CPU 性能提高 4 倍，數據存儲速度提高 5 倍，網絡吞吐量提高 2.5 倍。
一臺新的望遠鏡將系統的晶圓掃描吞吐量擴大了40%以上。
降低擁有成本
這些速度和靈敏度的改進使芯片制造商能夠在整個制造流程中插入更多的檢測點，同時為每個配方提供更多的掃描集，同時保持相同的總體擁有成本。同時，檢測階段可操作信息數量的增加增強了在良率偏移發生之前預測良率偏移的能力，立即檢測偏移，以便可以停止晶圓加工以保護良率，并實現根本原因追溯，以加快糾正措施和恢復大批量生產。

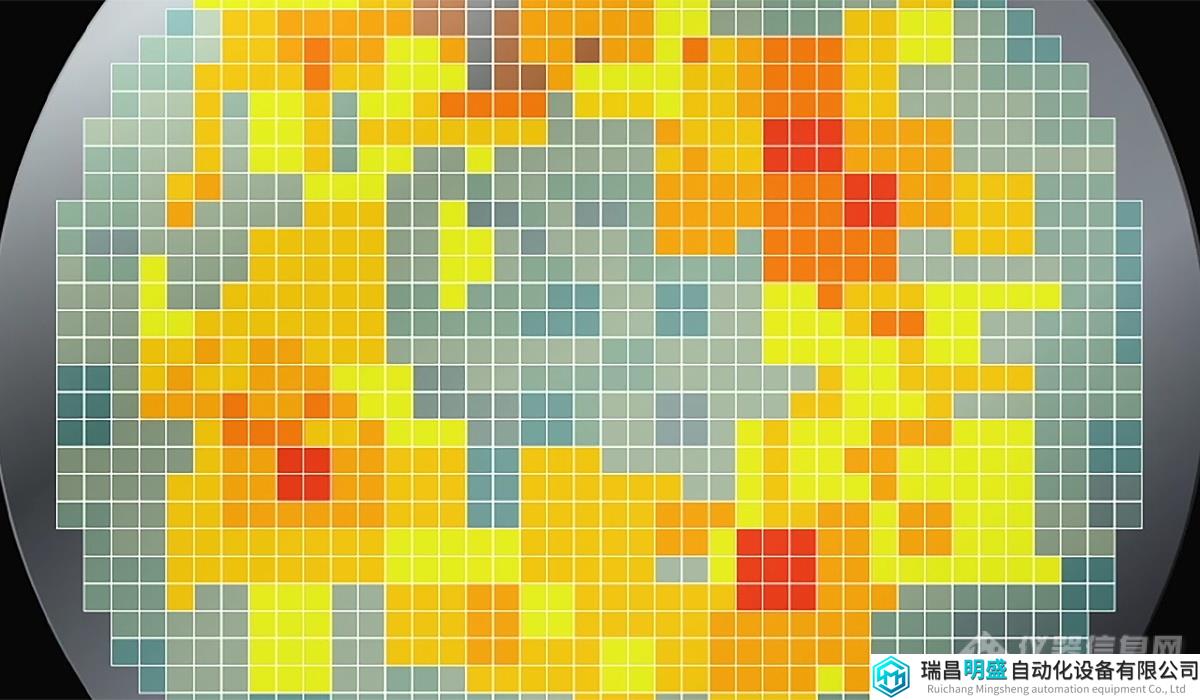

芯片制造商傾向于降低檢測工具的靈敏度，以盡量減少干擾檢測，這增加了遺漏關鍵缺陷的風險。為了緩解這一挑戰，應用材料公司的?ExtractAI??技術使用大數據幫助客戶在在線監測期間快速創建完全分類、無噪聲的地圖。Enlight 2 系統的預測功能與 ExtractAI 相結合，在明場光學晶圓檢測和我們行業領先的電子束審查系統?SEMVision??之間提供了實時、智能的鏈接。ExtractAI 技術使用人工智能 （AI） 來表征晶圓上的所有潛在缺陷，為 SEMVision eBeam 系統提供可操作的分類缺陷圖。電子束系統反過來訓練 ExtractAI 技術對殺良率缺陷進行分類，從而能夠快速準確地將殺良率缺陷與高端光學掃描儀產生的數百萬個干擾信號區分開來。通過結合應用材料一流的光學檢測和電子束審查技術，創建了業界唯一的智能解決方案，不僅可以檢測和分類良率關鍵缺陷，還可以實時學習和適應工藝變化。
在發布該系統前，應用材料已經向客戶交付了兩位數數量的系統，用于大批量生產，結果顯示可以在不犧牲靈敏度的情況下將吞吐量提高 50%。應用材料的目標是在未來幾年內創造超過10億美元的收入，并幫助客戶在芯片制造的新時代增加晶圓廠的產量和產量，從而創造數十億美元的收入。
