上接：晶圓表面缺陷檢測方法綜述【上】
4. 基于機器學習的晶圓表面缺陷檢測
機器學習主要是將一個具體的問題抽象成一個數學模型，通過數學方法求解模型，求解該問題，然后評估該模型對該問題的影響。根據訓練數據的特點，分為監督學習、無監督學習和半監督學習。本文主要討論這三種機器學習方法在晶圓表面缺陷檢測中的應用。機器學習模型比較如表2所示。
表 2.機器學習算法的比較。| 分類 | 算法 | 創新 | 局限 |
|---|---|---|---|
| 監督學習 | KNN系列 | 對異常數據不敏感，準確率高。 | 復雜度高，計算強度高。 |
| 決策樹-Radon | 應用Radon以形成新的缺陷特征。 | 過擬合非常熟練。 | |
| SVM | SVM 可對多變量、多模態和不可分割的數據點進行高效分類。 | 它對多個樣本不友好，內核函數難以定位。 | |
| 無監督學習 | 多層感知器聚類算法 | 采用多層感知器增強特征提取能力。 | 取決于激活函數的選擇。 |
| DBSCAN | 可以根據缺陷模式特征有選擇地去除異常值。 | 樣本密度不均勻或樣本過大，收斂時間長，聚類效果差。 | |
| SOM | 高維數據可以映射到低維空間，保持高維空間的結構。 | 目標函數不容易確定。 | |
| 半監督學習 | 用于增強標記的半監督框架 | 將監督集成學習與無監督SOM相結合，構建了半監督模型。 | 培訓既費時又費時。 |
| 半監督增量建?？蚣?/td> | 通過主動學習和標記樣本來增強模型性能，從而提高模型性能。 | 性能取決于標記的數據量。 |
4.1. 監督學習
監督學習是一種學習模型，它基于該模型對所需的新數據樣本進行預測。監督學習是目前晶圓表面缺陷檢測中廣泛使用的機器學習算法，在目標檢測領域具有較高的魯棒性。
Yuan，T等提出了一種基于k-最近鄰（KNN）的噪聲去除技術，該技術利用k-最近鄰算法將全局缺陷和局部缺陷分離，提供晶圓信息中所有聚合的局部缺陷信息，通過相似聚類技術將缺陷分類為簇，并利用聚類缺陷的參數化模型識別缺陷簇的空間模式。Piao M等提出了一種基于決策樹的晶圓缺陷模式識別方法。利用Radon變換提取缺陷模式特征，采用相關性分析法測度特征之間的相關性，將缺陷特征劃分為特征子集，每個特征子集根據C4.5機制構建決策樹。對決策樹置信度求和，并選擇總體置信度最高的類別。決策樹在特定類別的晶圓缺陷檢測中表現出更好的性能，但投影的最大值、最小值、平均值和標準差不足以代表晶圓缺陷的所有空間信息，因此邊緣缺陷檢測性能較差。
支持向量機（SVM）在監督學習中也是缺陷檢測的成熟應用。當樣本不平衡時，k-最近鄰算法分類效果較差，計算量大。決策樹也有類似的問題，容易出現過度擬合。支持向量機在小樣本和高維特征的分類中仍然具有良好的性能，并且支持向量機的計算復雜度不依賴于輸入空間的維度，并且多類支持向量機對過擬合問題具有魯棒性，因此常被用作分類器。R. Baly等使用支持向量機（SVM）分類器將1150張晶圓圖像分為高良率和低良率兩類，然后通過對比實驗證明，相對于決策樹，k-最近鄰（KNN）、偏最小二乘回歸（PLS回歸）和廣義回歸神經網絡（GRNN），非線性支持向量機模型優于上述四種晶圓分類方法。多類支持向量機在晶圓缺陷模式分類中具有更好的分類精度。L. Xie等提出了一種基于支持向量機算法的晶圓缺陷圖案檢測方案。采用線性核、高斯核和多項式核進行選擇性測試，通過交叉驗證選擇測試誤差最小的核進行下一步的支持向量機訓練。支持向量機方法可以處理圖像平移或旋轉引起的誤報問題。與神經網絡相比，支持向量機不需要大量的訓練樣本，因此不需要花費大量時間訓練數據樣本進行分類。為復合或多樣化數據集提供更強大的性能。
4.2. 無監督學習
在監督學習中，研究人員需要提前將缺陷樣本類型分類為訓練的先驗知識。在實際工業生產中，存在大量未知缺陷，缺陷特征模糊不清，研究者難以通過經驗進行判斷和分類。在工藝開發的早期階段，樣品注釋也受到限制。針對這些問題，無監督學習開辟了新的解決方案，不需要大量的人力來標記數據樣本，并根據樣本之間的特征關系進行聚類。當添加新的缺陷模式時，無監督學習也具有優勢。近年來，無監督學習已成為工業缺陷檢測的重要研究方向之一。
晶圓圖案上的缺陷圖案分類不均勻，特征不規則，無監督聚類算法對這種情況具有很強的魯棒性，廣泛用于檢測復雜的晶圓缺陷圖案。由于簇狀缺陷（如劃痕、污漬或局部失效模式）導致難以檢測，黃振提出了一種解決該問題的新方法。提出了一種利用自監督多層感知器檢測缺陷并標記所有缺陷芯片的自動晶圓缺陷聚類算法（k-means聚類）。Jin C H等提出了一種基于密度的噪聲應用空間聚類（DBSCAN）的晶圓圖案檢測與分類框架，該框架根據缺陷圖案特征選擇性地去除異常值，然后提取的缺陷特征可以同時完成異常點和缺陷圖案的檢測。Yuan， T等提出了一種多步晶圓分析方法，該方法基于相似聚類技術提供不同精度的聚類結果，根據局部缺陷模式的空間位置識別出種混合型缺陷模式。利用位置信息來區分缺陷簇有一定的局限性，當多個簇彼此靠近或重疊時，分類效果會受到影響。
Di Palma，F(xiàn)等采用無監督自組織映射（SOM）和自適應共振理論（ART1）作為晶圓分類器，對1種不同類別的晶圓進行了模擬數據集測試。SOM 和 ART1 都依靠神經元之間的競爭來逐步優化網絡以進行無監督分類。由于ART是通過“AND”邏輯推送到參考向量的，因此在處理大量數據集時，計算次數增加，無法獲得缺陷類別的實際數量。調整網絡標識閾值不會帶來任何改進。SOM算法可以將高維輸入數據映射到低維空間，同時保持輸入數據在高維空間中的拓?fù)浣Y(jié)構。首先，確定神經元的類別和數量，并通過幾次對比實驗確定其他參數。確定參數后，經過幾個學習周期后，數據達到漸近值，并且在模擬數據集和真實數據集上都表現良好。
4.3. 半監督學習

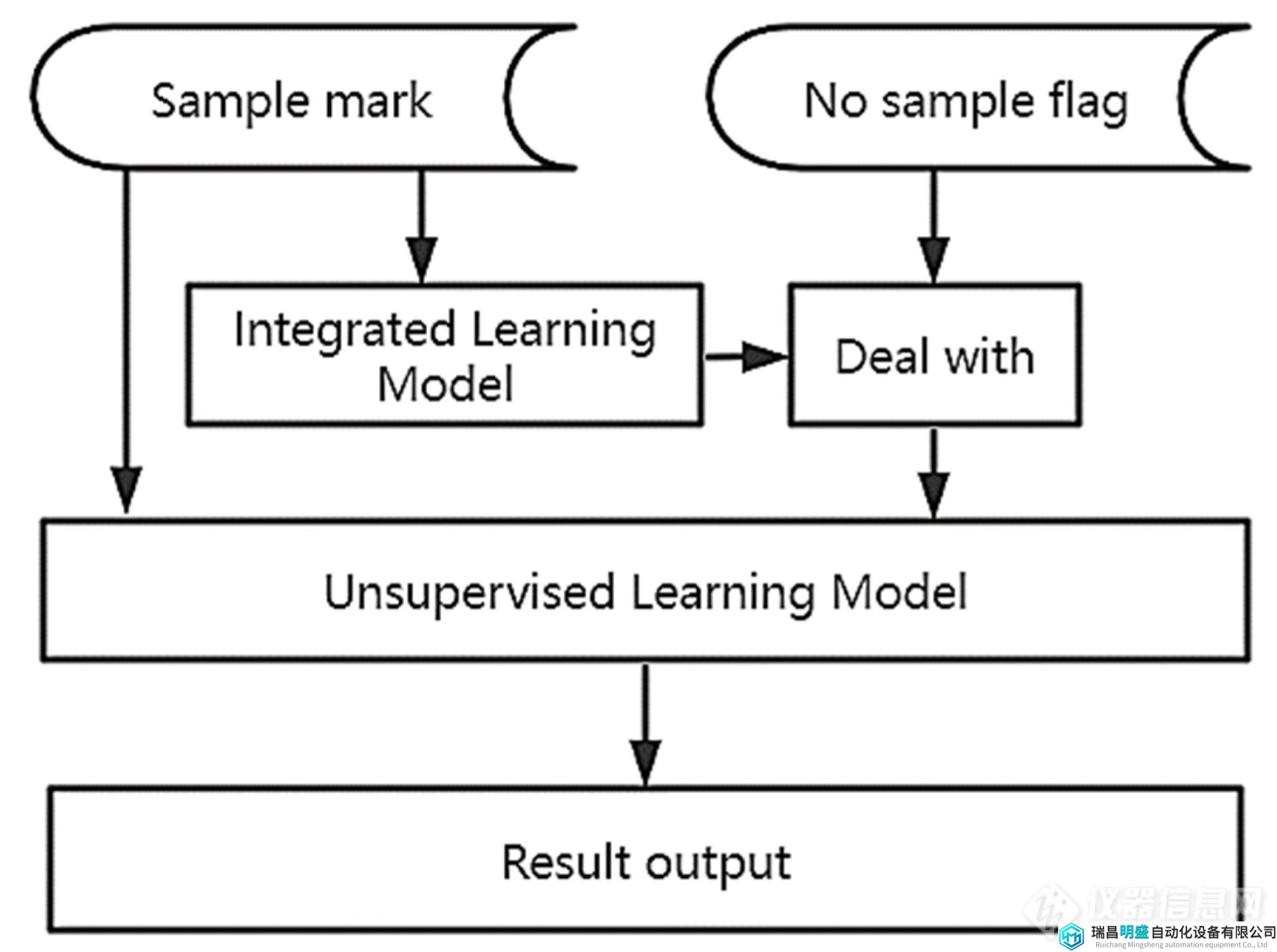

半監督學習是一種結合了監督學習和無監督學習的機器學習方法。半監督學習可以使用少量的標記數據和大量的未標記數據來解決問題?；诩傻陌氡O(jiān)督學習過程如圖 8?所示。避免了完全標記樣品的成本消耗和錯誤標記。半監督學習已成為近年來的研究熱點。
監督學習通常能獲得良好的識別結果，但依賴于樣本標記的準確性。晶圓數據樣本可能存在以下問題。首先是晶圓樣品數據需要專業人員手動標記。手動打標過程是主觀的，一些混合缺陷模式可能會被錯誤標記。二是某些缺陷模式的樣本不足。第三，一些缺陷模式一開始就沒有被標記出來。因此，無監督學習方法無法發揮其性能。針對這一問題，Katherine Shu-Min Li等人提出了一種基于集成的半監督框架，以實現缺陷模式的自動分類。首先，在標記數據上訓練監督集成學習模型，然后通過該模型訓練未標記的數據。最后，利用無監督學習算法對無法正確分類的樣本進行處理，以達到增強的標記效果，提高晶圓缺陷圖案分類的準確性。Yuting Kong和Dong Ni提出了一種用于晶圓圖分析的半監督增量建?？蚣?。利用梯形網絡改進的半監督增量模型和SVAE模型對晶圓圖進行分類，然后通過主動學習和偽標注提高模型性能。實驗表明，它比CNN模型具有更好的性能。
5. 基于深度學習的晶圓表面缺陷檢測
近年來，隨著深度學習算法的發展、GPU算力的提高以及卷積神經網絡的出現，計算機視覺領域得到了定性的發展，在表面缺陷檢測領域也得到了廣泛的應用。在深度學習之前，相關人員需要具備廣泛的特征映射和特征描述知識，才能手動繪制特征。深度學習使多層神經網絡能夠通過抽象層自動提取和學習目標特征，并從圖像中檢測目標對象。
Cheng KCC等分別使用機器學習算法和深度學習算法進行晶圓缺陷檢測。他們使用邏輯回歸、支持向量機（SVM）、自適應提升決策樹（ADBT）和深度神經網絡來檢測晶圓缺陷。實驗證明，深度神經網絡的平均準確率優于上述機器學習算法，基于深度學習的晶圓檢測算法具有更好的性能。根據不同的應用場景和任務需求，將深度學習模型分為分類網絡、檢測網絡和分割網絡。本節討論創新并比較每個深度學習網絡模型的性能。
5.1. 分類網絡

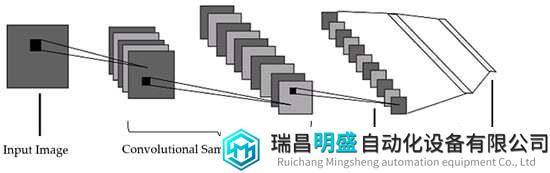

分類網絡是較老的深度學習算法之一。分類網絡通過卷積、池化等一系列操作，提取輸入圖像中目標物體的特征信息，然后通過全連接層，根據預設的標簽類別進行分類。網絡模型如圖 9?所示。近年來，出現了許多針對特定問題的分類網絡。在晶圓缺陷檢測領域，聚焦缺陷特征，增強特征提取能力，推動了晶圓檢測的發展。
圖 9.分類網絡模型結構圖
在晶圓制造過程中，幾種不同類型的缺陷耦合在晶圓中，稱為混合缺陷。這些類型的缺陷復雜多變且隨機性強，已成為半導體公司面臨的主要挑戰。針對這一問題，Wang J等提出了一種用于晶圓缺陷分類的混合DPR（MDPR）可變形卷積網絡（DC-Net）。他們設計了可變形卷積的多標簽輸出和一熱編碼機制層，將采樣區域聚焦在缺陷特征區域，有效提取缺陷特征，對混合缺陷進行分類，輸出單個缺陷，提高混合缺陷的分類精度。Kyeong和Kim為混合缺陷模式的晶圓圖像中的每種缺陷設計了單獨的分類模型，并通過組合分類器網絡檢測了晶圓的缺陷模式。作者使用MPL、SVM和CNN組合分類器測試了六種不同模式的晶圓映射數據庫，只有作者提出的算法被正確分類。Takeshi Nakazawa和Deepak V. Kulkarni使用CNN對晶圓缺陷圖案進行分類。他們使用合成生成的晶圓圖像訓練和驗證了他們的CNN模型。此外，提出了一種利用模擬生成數據的方法，以解決制造中真實缺陷類別數據不平衡的問題，并達到合理的分類精度。這有效解決了晶圓數據采集困難、可用樣品少的問題。分類網絡模型對比如表3所示。
表3. 分類網絡模型比較| 算法 | 創新 | Acc |
|---|---|---|
| 直流網絡 | 采樣區域集中在缺陷特征區域，該區域?qū)旌先毕菥哂蟹浅?qiáng)的魯棒性。 | 93.2% |
| 基于CNN的組合分類器 | 針對每個缺陷單獨設計分類器，對新缺陷模式適應性強。 | 97.4% |
| 基于CNN的分類檢索方法 | 可以生成模擬數據集來解釋數據不平衡。 | 98.2% |
5.2. 目標檢測網絡
目標檢測網絡不僅可以對目標物體進行分類，還可以識別其位置。目標檢測網絡主要分為兩種類型。第一種類型是兩級網絡，如圖10所示。基于區域提案網絡生成候選框，然后對候選框進行分類和回歸。第二類是一級網絡，如圖11所示，即端到端目標檢測，直接生成目標對象的分類和回歸信息，而不生成候選框。相對而言，兩級網絡檢測精度更高，單級網絡檢測速度更快。檢測網絡模型的比較如表4所示。

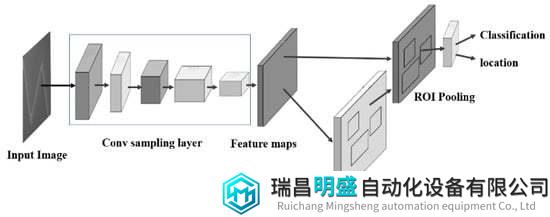

圖 10.兩級檢測網絡模型結構示意圖

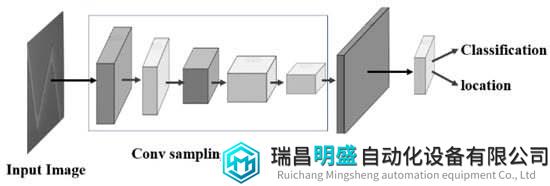

圖 11.一級檢測網絡模型結構示意圖
表4. 檢測網絡模型比較| 算法 | 創新 | Acc | Ap |
|---|---|---|---|
| PCACAE | 基于二維主成分分析的級聯輥類型自動編碼。 | 97.27% | \ |
| YOLOv3-GAN | GAN增強了缺陷模式的多樣性，提高了YOLOv3的通用性。 | \ | 88.72% |
| YOLOv4 | 更新了骨干網絡，增強了 CutMix 和 Mosaic 數據。 | 94.0% | 75.8% |
Yu J等提出了一種基于二維主成分分析的卷積自編碼器的深度神經網絡PCACAE，并設計了一種新的卷積核來提取晶圓缺陷特征。產品自動編碼器級聯，進一步提高特征提取的性能。針對晶圓數據采集困難、公開數據集少等問題，Ssu-Han Chen等首次采用生成對抗網絡和目標檢測算法YOLOv3相結合的方法，對小樣本中的晶圓缺陷進行檢測。GAN增強了缺陷的多樣性，提高了YOLOv3的泛化能力。Prashant P. SHINDE等提出使用先進的YOLOv4來檢測和定位晶圓缺陷。與YOLOv3相比，骨干提取網絡從Darknet-19改進為Darknet-53，并利用mish激活函數使網絡魯棒性。粘性增強，檢測能力大大提高，復雜晶圓缺陷模式的檢測定位性能更加高效。
5.3. 分段網絡

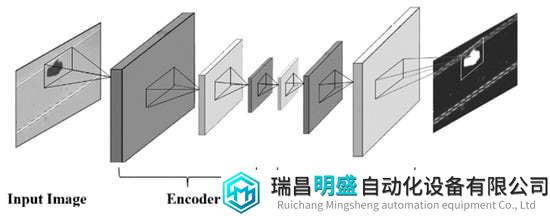

分割網絡對輸入圖像中的感興趣區域進行像素級分割。大部分的分割網絡都是基于編碼器和解碼器的結構，如圖12所示是分割網絡模型結構示意圖。通過編碼器和解碼器，提高了對目標物體特征的提取能力，加強了后續分類網絡對圖像的分析和理解。在晶圓表面缺陷檢測中具有良好的應用前景。
Takeshi Nakazawa等提出了一種深度卷積編碼器-解碼器神經網絡結構，用于晶圓缺陷圖案的異常檢測和分割。作者設計了基于FCN、U-Net和SegNet的三種編碼器-解碼器晶圓缺陷模式分割網絡，對晶圓局部缺陷模型進行分割。晶圓中的全局隨機缺陷通常會導致提取的特征出現噪聲。分割后，忽略了全局缺陷對局部缺陷的影響，而有關缺陷聚類的更多信息有助于進一步分析其原因。針對晶圓缺陷像素類別不平衡和樣本不足的問題，Han Hui等設計了一種基于U-net網絡的改進分割系統。在原有UNet網絡的基礎上，加入RPN網絡，獲取缺陷區域建議，然后輸入到單元網絡進行分割。所設計的兩級網絡對晶圓缺陷具有準確的分割效果。Subhrajit Nag等人提出了一種新的網絡結構 WaferSegClassNet，采用解碼器-編碼器架構。編碼器通過一系列卷積塊提取更好的多尺度局部細節，并使用解碼器進行分類和生成。分割掩模是第一個可以同時進行分類和分割的晶圓缺陷檢測模型，對混合晶圓缺陷具有良好的分割和分類效果。分段網絡模型比較如表5所示。
表 5.分割網絡模型比較| 算法 | 創新 | Acc |
|---|---|---|
| FCN | 將全連接層替換為卷積層以輸出 2D 熱圖。 | 97.8% |
| SegNe | 結合編碼器-解碼器和像素級分類層。 | 99.0% |
| U-net | 將每個編碼器層中的特征圖復制并裁剪到相應的解碼器層。 | 98.9% |
| WaferSegClassNet | 使用共享編碼器同時進行分類和分割。 | 98.2% |
第6章 結論與展望
隨著電子信息技術的不斷發展和光刻技術的不斷完善，晶圓表面缺陷檢測在半導體行業中占有重要地位，越來越受到該領域?qū)W者的關注。本文對晶圓表面缺陷檢測相關的圖像信號處理、機器學習和深度學習等方面的研究進行了分析和總結。早期主要采用圖像信號處理方法，其中小波變換方法和空間濾波方法應用較多。機器學習在晶圓缺陷檢測方面非常強大。k-最近鄰（KNN）、決策樹（Decision Tree）、支持向量機（SVM）等算法在該領域得到廣泛應用，并取得了良好的效果。深度學習以其強大的特征提取能力為晶圓檢測領域注入了活力。最新的集成電路制造技術已經發展到4 nm，預測表明它將繼續朝著更小的規模發展。然而，隨著這些趨勢的出現，晶圓上表面缺陷的復雜性也將增加，對模型的可靠性和魯棒性提出了更嚴格的挑戰。因此，對這些缺陷的分析和處理對于確保集成電路的高質量制造變得越來越重要。雖然在晶圓表面缺陷分析領域取得了一些成果，但仍存在許多問題和挑戰。
1、晶圓缺陷的公開數據集很少。由于晶圓生產和貼標成本高昂，高質量的公開數據集很少，為數不多的數據集不足以支撐訓練?？梢钥紤]創建一個合成晶圓缺陷數據庫，并在現有數據集上進行數據增強，為神經網絡提供更準確、更全面的數據樣本。由于梯度特征中缺陷類型的多功能性，可以使用遷移學習來解決此類問題，主要是為了解決遷移學習中的負遷移和模型不適用性等問題。目前尚不存在靈活高效的遷移模型。利用遷移學習解決晶圓表面缺陷檢測中幾個樣品的問題，是未來研究的難題。
2、在晶圓制造過程中，不斷產生新的缺陷，缺陷樣本的數量和類型不斷積累。使用增量學習可以提高網絡模型對新缺陷的識別準確率和保持舊缺陷分類的能力。也可作為擴展樣本法的研究方向。
3、隨著技術進步的飛速發展，芯片特征尺寸越來越小、越來越復雜，導致晶圓中存在多種缺陷類型，缺陷相互折疊，導致缺陷特征不均勻、不明顯。增加檢測難度。多步驟、多方法混合模型已成為檢測混合缺陷的主流方法。如何優化深度網絡模型的性能，保持較高的檢測效率，是一個亟待進一步解決的問題。
4、在晶圓制造過程中，不同用途的晶圓圖案會產生不同的缺陷。目前，在單個數據集上訓練的網絡模型不足以識別所有晶圓中用于不同目的的缺陷。如何設計一個通用的網絡模型來檢測所有缺陷，從而避免為所有晶圓缺陷數據集單獨設計訓練模型造成的資源浪費，是未來值得思考的方向。
5、缺陷檢測模型大多為離線模型，無法滿足工業生產的實時性要求。為了解決這個問題，需要建立一個自主學習模型系統，使模型能夠快速學習和適應新的生產環境，從而實現更高效、更準確的缺陷檢測。
原文鏈接:Electronics | Free Full-Text | Review of Wafer Surface Defect Detection Methods (mdpi.com)
