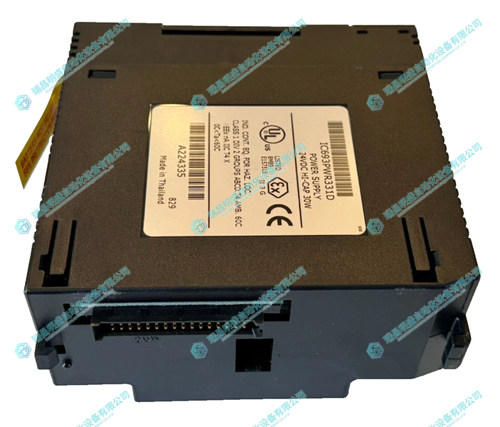

GE IC693PWR331D電源模塊

1.產 品 資 料 介 紹：

中文資料：

• 型號：IC693PWR331D

• 模塊類型：直流電源模塊

• 適用系統：GE Fanuc Series 90-30 PLC

輸入?yún)?shù)

• 輸入電壓范圍：2 至 30 VDC（啟動需 ≥8 VDC）

• 額定輸入電壓：24 VDC

• 最大輸入功率：50 W

輸出參數

• 輸出總功率：最大 30 W（所有輸出合計）

• +5V 輸出：提供給 CPU 和 I/O 模塊，最大 30 W

• +24V 隔離輸出：用于為 24V 輸入模塊或其他控制電路供電，最大 20 W

• +24V 繼電器輸出：專供繼電器輸出模塊使用，最大 5 W

• +5V 輸出電壓范圍：5.0 至 5.2 V

• +24V 輸出電壓范圍：19.2 至 28.8 V

保護特性

• +5V 輸出過壓保護：在 6.4 至 7.0 V 范圍內觸發

• +5V 輸出過流保護：最大輸出電流 7 A

• +24V 輸出過流保護：輸出超載時斷電保護

• 斷電保持時間：大于 10 毫秒（在滿載條件下）

狀態指示燈

• PWR：電源狀態

• OK：模塊運行正常

• RUN：PLC 處于運行狀態

• BATT：電池狀態指示

英文資料：

Model: IC693PWR331D

Module type: DC power module

Applicable system: GE Fanuc Series 90-30 PLC

input parameter

Input voltage range: 2 to 30 VDC (starting requires ≥ 8 VDC)

Rated input voltage: 24 VDC

Maximum input power: 50 W

Output parameters

Total output power: Maximum 30 W (total of all outputs)

+5V output: Provided to CPU and I/O modules, maximum 30W

+24V isolated output: used to supply power to 24V input modules or other control circuits, maximum 20 W

+24V relay output: exclusively for relay output modules, maximum 5 W

+5V output voltage range: 5.0 to 5.2 V

+24V output voltage range: 19.2 to 28.8 V

Protection features

+5V output overvoltage protection: triggered within the range of 6.4 to 7.0 V

+5V output overcurrent protection: maximum output current of 7A

+24V output overcurrent protection: power-off protection in case of output overload

Power outage duration: greater than 10 milliseconds (under full load conditions)

LED

PWR: Power Status

OK: The module is running normally

RUN: PLC is in operation

BATT: Battery Status Indicator

2.產      品      展      示
