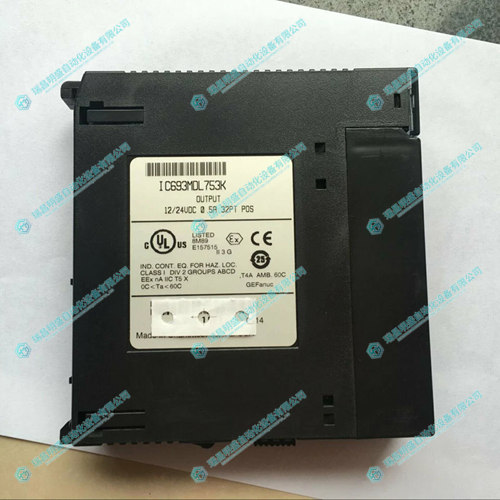

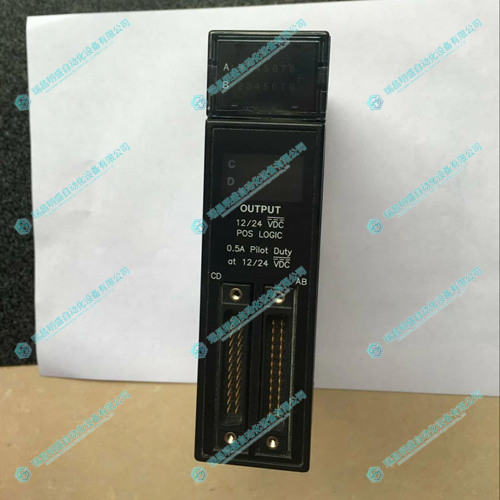

GE IC693MDL753K 輸出模塊

1.產 品 資 料 介 紹：

中文資料：

• 產品型號：IC693MDL753K

• 模塊類型：離散輸出模塊（數字輸出）

• 適用系統：GE Fanuc Series 90-30 PLC

技術規格

• 輸出點數：32 點

• 輸出類型：12/24V DC 正邏輯（源型）

• 點組結構：分為 4 個隔離組，每組 8 點

• 輸出電壓范圍：10.2～28.8V DC

• 每點最大電流：0.5A

• 每組最大電流：4A

• 共用端最大電流：3A

• 漏電流：典型為 0.1 mA

• 浪涌電流：最大 10A，持續時間 < 10 ms

• 響應時間：典型值小于 0.5 毫秒

• 隔離電壓：現場側與邏輯側之間為 1500V，組與組之間為 250V

安裝與使用

• 安裝位置：適用于 90-30 系列機架任意 I/O 插槽

• 接線方式：采用可拆卸式接線端子，便于維護

• 狀態指示：每個輸出點配有 LED 指示燈顯示輸出狀態

• 內部保護：具備浪涌保護功能，防止瞬間電流沖擊損壞

應用場景

• 工業自動化生產線

• 開關量輸出控制，如電磁閥、繼電器、指示燈

• 與其他模塊組合使用，構建中小型控制系統

• 適用于冶金、電力、機械、包裝等多個行業

英文資料：

Product model: IC693MDL753K

Module type: Discrete output module (digital output)

Applicable system: GE Fanuc Series 90-30 PLC

technical specifications

Output points: 32 points

Output type: 12/24V DC positive logic (source type)

Point group structure: divided into 4 isolation groups, each with 8 points

Output voltage range: 10.2-28.8V DC

Maximum current per point: 0.5A

Maximum current per group: 4A

Maximum current of shared terminal: 3A

Leakage current: typically 0.1 mA

Surge current: maximum 10A, duration<10 ms

Response time: Typically less than 0.5 milliseconds

Isolation voltage: 1500V between the field side and logic side, 250V between groups

Installment and use

Installation position: Suitable for any I/O slot of the 90-30 series rack

Wiring method: Adopting detachable terminal blocks for easy maintenance

Status indication: Each output point is equipped with LED indicator lights to display the output status

Internal protection: equipped with surge protection function to prevent damage caused by instantaneous current surge

Application scenarios

Industrial automation production line

Switching output control, such as solenoid valves, relays, indicator lights

Combine with other modules to build small and medium-sized control systems

Suitable for multiple industries such as metallurgy, power, machinery, packaging, etc
