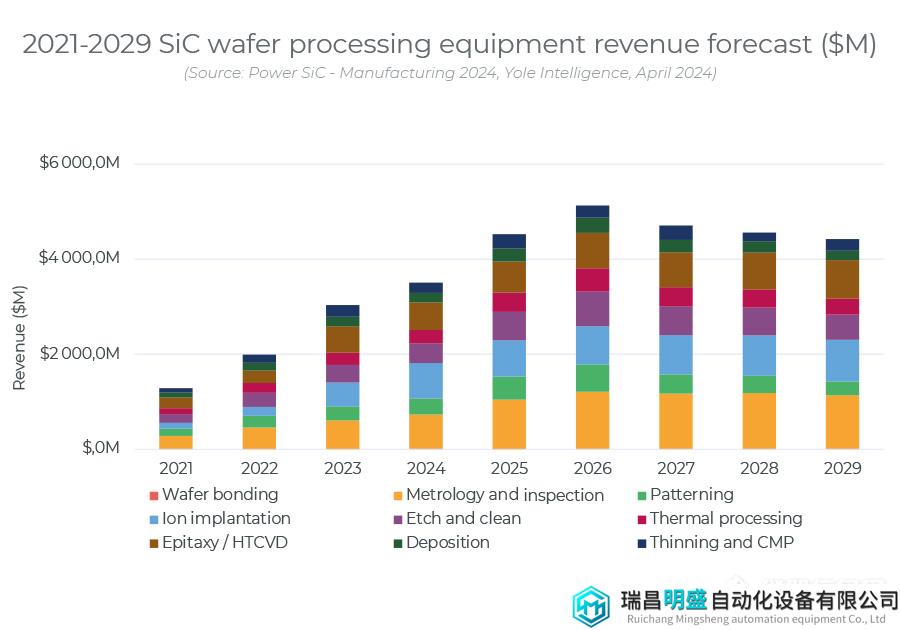

大規模產能擴張將推動整個?WFE（晶圓廠設備）SiC制造設備市場于2026年達到50億美元的峰值
數十億美元的功率SiC市場正在吸引包括器件、外延片和晶圓在內的各個層面的重大投資和產能擴張。設備制造商正在各個地區建設設施。
“截至?2024?年，生產?SiC?晶圓的主要方法是?PVT（物理蒸汽傳輸），市場規模超過?20?億美元，”Yole?的?Taha?Ayari?說，“對晶圓生產至關重要的?SiC?粉末市場預計到?2029?年將超過?3600?萬美元。PVT工具和粉末市場主要由參與者控制，以確保內部質量。
預計從?2024?年到?2029?年，外延設備市場將產生?43?億美元的累計收入，而同期?SiC?離子注入機市場預計將產生?49?億美元的收入。擴散爐和熱氧化機械等設備預計將在未來五年內產生?14?億美元的收入。M&I（計量和檢測）工具對于檢測碳化硅晶圓/外延片和器件加工過程中的缺陷至關重要，預計從?2024?年到?2029?年的累計收入將達到?57?億美元。有助于擴大?SiC?市場的其他工具包括老化測試、圖案化、晶圓鍵合、薄化和?CMP?工具。
工具制造商產能過剩但同時跟上SIC發展的步伐
鑒于SiC器件收入預測的不斷增長，市場參與者已經提前投資了大量資金。2023年，全球功率SiC業務的資本支出是SiC器件市場的兩倍。預計資本支出將在2026年達到峰值，屆時將有多家公司完成正在進行的產能建設。
器件、外延片和晶圓級的投資和擴張正在推動價值數十億美元的SiC功率市場的增長。而中國是功率SiC最活躍的國家之一。2023年，超過1/3的SiC晶圓和外延片市場被中國企業占領。這與中國的設備能力相符：截至2024年，多家中國PVT和HTCVD廠商活躍。隨著價值鏈向設備的轉移，中國的設備供應尚未自給自足。因此，中國設備廠商要想獲得市場份額仍需要時間。?
從6英寸到8英寸的過渡也是功率SiC投資的關鍵驅動力。?截至2024年，6英寸是領先廠商的主流SiC晶圓，由于基于6英寸的產能大幅擴張，預計這種情況在我們的預測期內將持續到2029年。Wolfspeed?是唯一在?8?英寸平臺上部分制作的播放器。鑒于8英寸的研發，多家IDM和SiC晶圓廠商已經展示了8英寸樣品。預計將于?2025?年開始首批出貨。由于截至?2024?年開放?SiC?晶圓市場缺乏批量出貨，因此?8?英寸?SiC?平臺被認為具有戰略性，在未來五年內主要是自有的。根據行業反饋，沒有強調有關?8?英寸過渡的制造工具的擔憂。安裝的工具已經兼容?8?英寸。

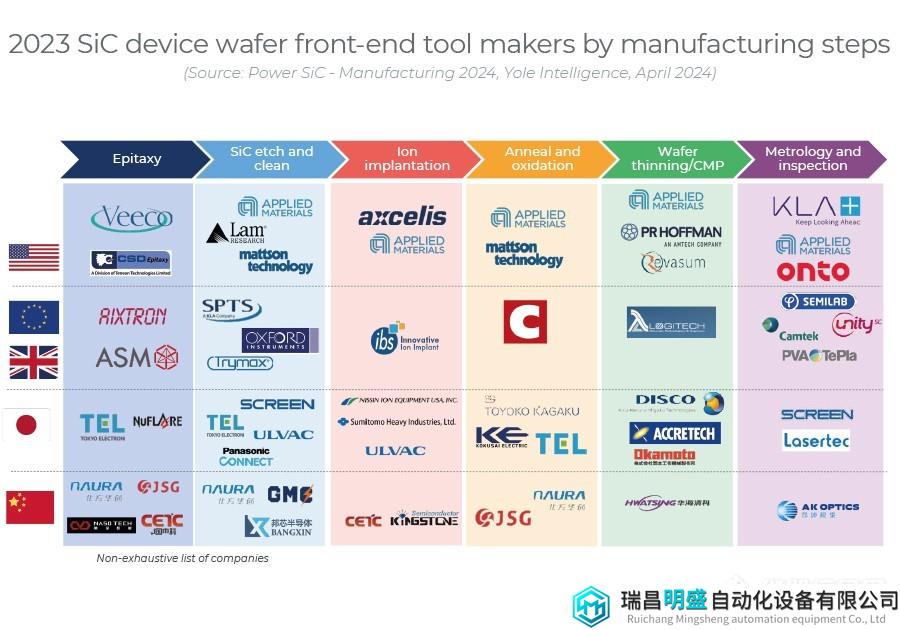

對于工具制造商，每一步都會有所不同。例如，SiC?離子注入機和退火工具供應商市場與已確定的領先參與者更加整合，而蝕刻工具供應商格局仍在不斷發展，因?yàn)樵S多參與者試圖占領更高的市場份額。

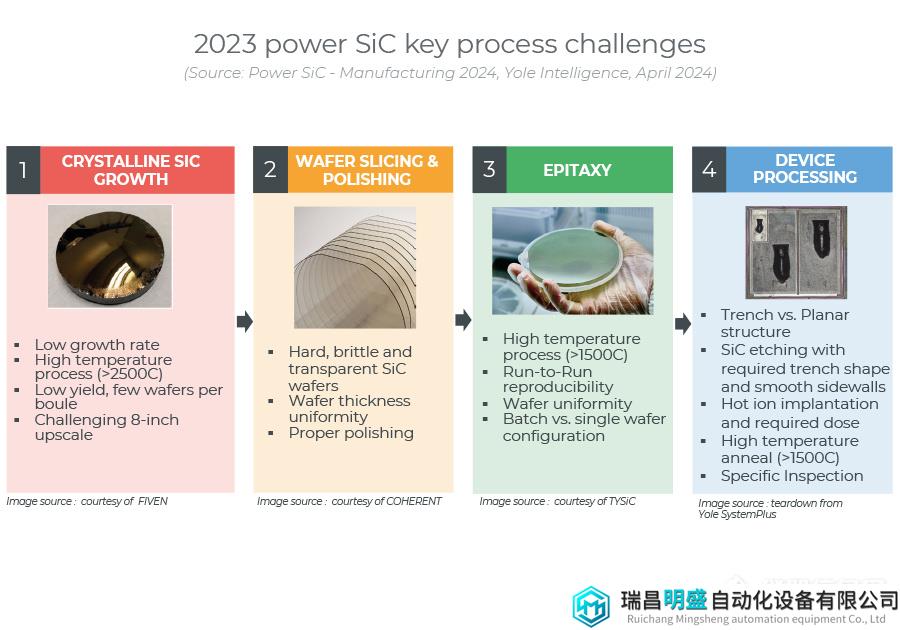

SiC材料的固有特性要求特定的工具和設備加工
與Si相比，WBG?SiC材料為高壓、高頻功率器件提供了優越的性能，即帶隙寬3倍、電子漂移速度高2倍、介電擊穿高5-6倍。由于可以使用硅半導體設備和消耗品進行加工，因此可以生產功率?SiC?器件類型（SBD、平面和溝槽?MOSFET）。然而，不同的材料特性需要對設備進行調整/重新設計。
對于WFE器件制造，關鍵參數是高溫要求和強Si-C鍵，它們定義了每個步驟的各種工藝窗口。碳化硅外延工具需要高溫，這具有挑戰性且成本高昂。高通量和高運行重復性是必須的。水平式?HTCVD?擁有多個供應商、更容易維護且產量高，因此比垂直式更受青睞。在室溫?(RT)?下，SiC?的離子注入會導致材料的高密度缺陷和非晶化。因此，SiC的離子注入通常在高溫下進行（熱注入，例如在400-1000℃的范圍內），以動態消除離子產生的缺陷。同樣，所有退火和熱氧化步驟都在高溫?(>1200?C)?下進行。一般來說，高溫要求要求特定的工具設計，例如工藝室的幾何形狀、材料和加熱器類型，以保證良好的均勻性和產量。
到?2024?年，大部分已安裝晶圓產能將用于平面?SiC?器件生產（55%），其次是?SBD（28%）和溝槽?SiC?MOSFET（17%）。展望2029年，我們預計SiC溝槽MOSFET份額將增至31%。
