CD-SEM概述

在過去的半個多世紀，集成電路產業依照摩爾定律不斷向更小的特征尺寸（critical dimension，CD）發展，這就使得集成電路的生產需要更嚴格的制造環境、更先進的制造工藝以及更少的制造缺陷，因此，集成電路晶圓關鍵層圖案圖像線寬尺寸測量和缺陷檢查越來越成為現代半導體產業的關鍵問題。

半導體工藝技術的進步往往表現在器件關鍵尺寸的減小，柵寬決定了溝道長度，進而影響器件的反應速度。關鍵尺寸即柵極線條寬度，通常是指我們所說的“線寬”，任何經過光刻后的光刻膠線條寬度或刻蝕后柵極線條寬度與設計尺寸的偏離都會直接影響最終器件的性能、成品率及可靠性，所以先進的工藝控制都需要對線條寬度進行在線測量。

關鍵尺寸測量需要精度和準確性優于2nm的測量儀器，能夠獲得這種測量水平的儀器是掃描電子顯微鏡。此類掃描電鏡被稱為關鍵尺寸掃描電子顯微鏡（Critical Dimension Scanning Electron Microscopy，即CD-SEM），是晶圓廠的主要計量工具。雖然兩者在技術原理上有很多相似之處，但由于不同的應用側重點，CD-SEM和普通SEM在實際的配置和使用中存在較大區別。

與通用 SEM 相比，CD-SEM 有三大特點：

1、CD-SEM照射樣品的一次電子束能量較低，為1keV或以下。這是由于光刻膠或其他微結構很脆弱，降低CD-SEM電子束的能量可以減少電子束照射對樣品的損傷，這樣有利于晶圓進行下一步工序。

2、CD-SEM注重于高精度和高速度的尺寸測量，通常配備有專門設計的電子槍、透鏡和檢測器，以實現在高吞吐率和高重復性下獲得精確的線寬測量。CD-SEM 的測量重復性約為測量寬度的 1% 3σ。

3、CD-SEM與SEM的自動化操作步驟：將樣品晶圓放入晶圓盒內，然后將晶圓盒放置在 CD-SEM/SEM 上。預先將尺寸測量的條件和程序輸入到配方中。當測量過程開始時，CD-SEM /SEM會自動從盒中取出樣品晶圓，將其加載到 CD-SEM /SEM中并測量樣品上所需的位置。測量完成后，晶圓將返回到晶圓盒中。

普通的SEM也可以執行自動化操作，但與CD-SEM相比，其自動化能力不如CD-SEM那么精細和高效。CD-SEM通常在半導體制程控制中需要執行大量的重復測量，因此具有較強的自動化能力。而普通SEM則可能更注重于圖像的質量和分辨率。當然CD-SEM通常還包含一套完整的數據分析和報告生成工具，可以自動分析測量數據、生成統計報告并等。

市場概況

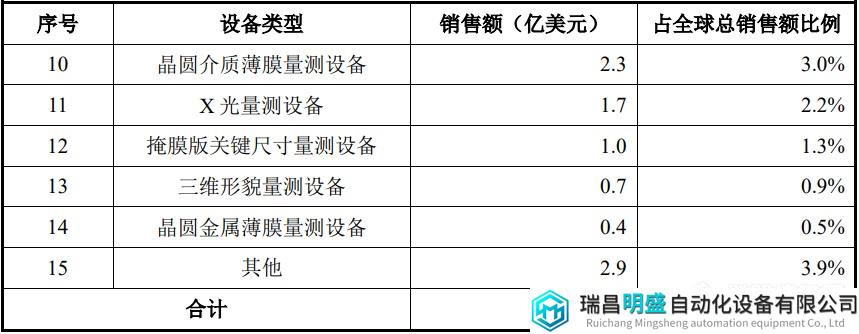

根據VLSI Research的統計，2020 年半導體檢測和量測設備市場各類設備占比如下表所示，其中，檢測設備占比為 62.6%，包括無圖形晶圓缺陷檢測設備、圖形晶圓缺陷檢測設備、掩膜檢測設備等；量測設備占比為 33.5%，包括三維形貌量測設備、薄膜膜厚量測設備（晶圓介質薄膜量測設備）、套刻精度量測設備、關鍵尺寸量測設備、掩膜量測設備等，具體情況如下：

數據顯示，電子束關鍵尺寸量測設備全球銷售額約6.2億美元，占半導體量檢測設備總銷售額的8.1%。目前，全球半導體檢測和量測設備市場也呈現國外設備企業壟斷的格局，CD-SEM也不例外。目前主要CD-SEM廠商是日立高新，國內主要廠商包括上海精測和東方晶源。

CD-SEM當前市場主流產品型號包括 AMAT 的 VeritySEM 系列和 PROVision 系列，以及日立高科的 SEM 系列；國產突破上看，東方晶源面向 8 吋產線的首臺 CD-SEM 設備 SEpA-C300 系列已于 2022年4月出貨給燕東微，面向 12 吋產線的首臺設備 已于 2021 年 7 月出機中芯國際。

CD-SEM國外主流企業及進展

1、日立高科

自 1984 年推出第一臺 CD-SEM 以來，日立一直遵循基于 SEM 圖像的關鍵尺寸測量方法，30 多年來一直不斷發展并保持出色的測量可重復性。在保持與半導體微納加工趨勢兼容的高分辨率的同時，日立提供強大的CD-SEM，以展示高可用性，并結合制造和開發線所需的各種新功能，以滿足客戶的需求。

隨著半導體器件制造工藝的發展，N2（2 nm制程節點）和A14（14 埃制程節點）的研發正在進行中。除了在最先進的器件中應用高數值孔徑 EUV光刻之外，器件結構的復雜性預計還會增加，例如 GAA 和 CFET 結構。因此，在尖端半導體器件工藝開發中，在研究階段和量產階段，對在各種測量條件下進行高速數據采集以測量各種材料和結構、穩定運行以及進一步提高工具間匹配的需求正在增加。2023年12月12日，日立高新技術宣布推出GT 2000高精度電子束計量系統。

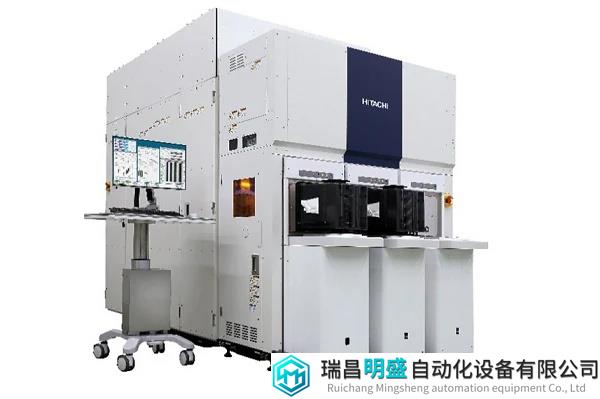

GT2000高精度電子束測量系統

GT2000配備了尖端3D半導體器件的新型檢測系統。它還利用低損傷高速多點測量功能實現高數值孔徑EUV光刻膠晶圓成像，以最大限度地減少光刻膠損壞并提高批量生產中的良率。日立GT2000 CD-SEM將在日益小型化和復雜化的先進半導體器件的制造過程中實現高精度、高速的測量和檢測，并為提高客戶在研發和量產方面的良率做出貢獻。

GT2000有三大關鍵技術：

1. 100V超低加速電壓和超高速多點測量功能，適用于高數值孔徑EUV工藝

在高數值孔徑EUV光刻工藝中，使用的光刻膠更薄，因此，為了高精度測量，計量工具必須盡可能少地對光刻膠造成損壞。GT2000將開創性的100V超低加速電壓與專有的高速掃描功能相結合，實現了低損傷和高精度測量。此外，它還配備了超高速多點測量模式，可快速確定制造工藝條件，檢測研發階段的異常情況。

2. 3D器件結構高靈敏度檢測系統

除了傳統的 CD 測量外，具有 GAA、CFET 和 3D 存儲器等結構的 3D 設備還需要測量圖案的深度、孔和溝槽的底部。GT2000配備了新的高靈敏度檢測系統，可有效檢測背散射電子，從而能夠?qū)θ找鎻?fù)雜的器件結構進行高精度成像，并擴展了新測量應用的可能性。

3. 改善工具間匹配的新平臺和新電子光學系統

負責過程監控的CD-SEM最重要的性能要求之一是多個工具之間的測量值差異很小。GT2000 新平臺和電子光學系統經過重新設計，消除了導致測量值差異的任何因素，從而改善了工具之間的匹配。

2、應用材料（AMAT）

應用材料是世界上最大的半導體設備廠之一，多年穩居半導體設備市場榜首。1997年，為了進入集成電路生產過程檢測和監控設備市場，應用材料先后分別以1.75億美元和1.1億美元收購兩家以色列公司Opal Technologie和Orbot Instruments。其中，Opal是一家領先的半導體CD-SEM系統供應商。由此應用材料成功打入CD-SEM市場。

今年2月28日，2月28日，應用材料公司推出了一款新型電子束測量系統，專門設計用于精確測量采用EUV和新興高數值孔徑EUV光刻技術的半導體器件特征的關鍵尺寸。

隨著光刻膠在EUV中變得更薄，尤其是高數值孔徑EUV，測量半導體器件特征的關鍵尺寸變得更具挑戰性。為了捕獲提供精確亞納米測量的高分辨率圖像，CD-SEM必須能夠?qū)⒄娮邮_地施加到極薄光刻膠占據的小區域。電子束能量與光刻膠相互作用，如果著陸能量過高，抗蝕劑會收縮，扭曲圖案并產生誤差。傳統的CD-SEM不能產生足夠窄的光束，以足夠低的著陸能量創建高分辨率圖像，以盡量減少與精致的高數值孔徑光刻膠的相互作用。

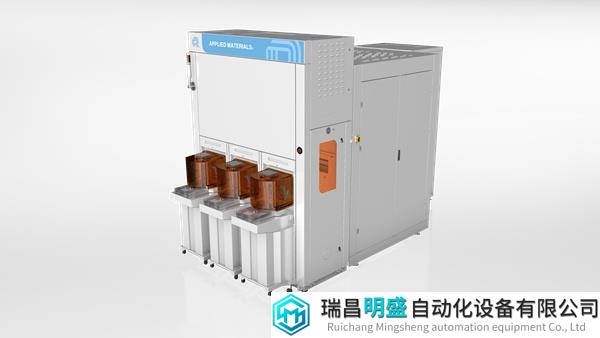

應用材料公司的新型VeritySEM 10系統具有獨特的架構，與傳統的CD-SEM相比，能夠以2倍的分辨率實現低著陸能量。它還提供更快30%的掃描速率，以進一步減少與光刻膠的相互作用并提高通量。該系統具有行業領先的分辨率和掃描速率，可改進對EUV和高數值孔徑EUV光刻和蝕刻工藝的控制，幫助芯片制造商加快工藝開發并最大限度地提高大批量生產的良率。

VeritySEM 10系統也被芯片制造商用于3D設計中的關鍵尺寸計量應用，包括Gate-All-Around（GAA）邏輯晶體管和3D NAND存儲器，其中系統的背向散射電子能夠?qū)ι顚咏Y(jié)構進行高分辨率成像。在GAA芯片的應用中，VeritySEM 10用于測量和表征選擇性外延過程，這是晶體管性能的關鍵。對于3D NAND存儲器，該系統提供大視野和高焦深，以測量整個樓梯互連結構并幫助調整蝕刻工藝配方。

3、KLA

KLA（中文科磊），1976年成立于美國加州硅谷，是全球領先的半導體檢測設備供應商，為半導體制造及相關行業提供產能管理和制程控制解決方案。目前KLA的量檢測產品主要集中于光學檢測，其電子束檢測多為缺陷檢測產品。

不過KLA也曾推出過CD-SEM的量測產品，比如曾在1999年推出了 8100XP-R，這是一款臨界尺寸掃描電子顯微鏡 （CD-SEM），專為涉及低 k1 光刻和 0.18 微米設計規則的半導體計量而設計。該工具設計用于測量掩模版和晶圓，而無需任何硬件或軟件轉換。

今年美國國家標準與技術研究院 （NIST）聯合KLA 的研究人員共同開發電子束傾斜測量技術，以提升芯片制造SEM測量水平。當電子束通過SEM時，它會受到精細控制。電子束與理想路徑的輕微偏差或電子束撞擊芯片表面的角度的微小錯位都會使生成的 SEM 圖像失真并歪曲器件的結構。NIST和KLA通過考慮電子束的這些角度錯位，提高了SEM的精度。該聯合研究項目測量光束傾斜的精度小于一毫弧度，即百分之五度，這需要在角分辨率和測量驗證方面取得進步。

4、TCK

TCK株式會社自2005年成立以來，為半導體行業開發并銷售了許多獨特的半導體相關設備，其基礎技術包括精密載物臺、真空控制技術、電子束控制和圖像處理技術等。因此，在2014年，開發并銷售了世界上最小水平的高分辨率和超高真空SEM，并收到了來自各個方面的大量反饋。 近年來，在半導體領域開發的精密技術得到應用。

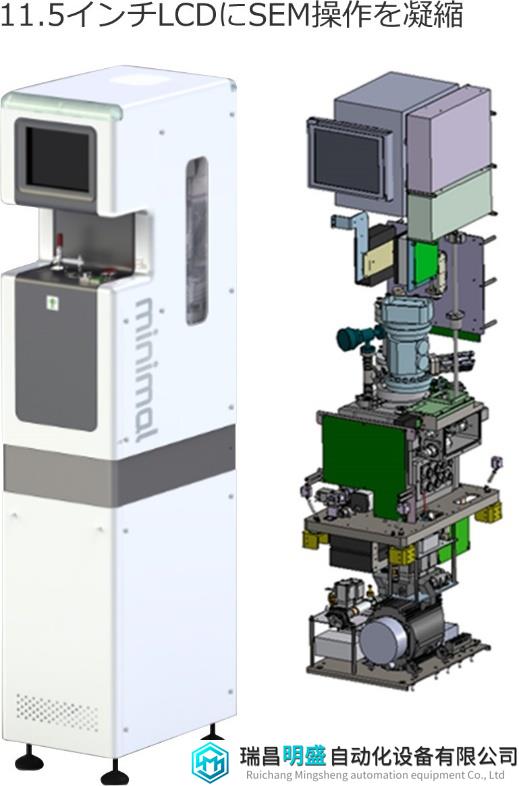

TCK的Minimal CD-SEM專門用于電子顯微鏡中晶圓圖案的尺寸測量。該設備的特點是可移動的尺寸和重量（縱深459mm，高1440mm，寬297mm，120kg），在工廠實現高分辨率/超高真空，同時能夠在AC 100V的電源中工作。為了本儀器的便攜性，安裝了各種網絡連接方式，例如通過USB / LAN電纜連接PC和通過IR云互聯網連接紅外互聯網。

5、HOLON

HOLON是一家基于電子束的檢測和測量工具的制造商，產品主要用于半導體制造所需的光掩模和晶圓。

用于光掩模的CD-SEM是HOLON的旗艦產品，在半導體制造工藝中使用的光掩模制造工藝中發揮著不可或缺的作用。光掩模制造工藝所需的工具主要分為兩種類型。一種是電子束直寫（圖案成型）系統，另一種是檢查（或修復）系統。HOLON提供電子束檢測系統。公司主要的CD-SEM產品是ZX系列，其中ZX-D是用于傳統工藝節點的光掩模CD-SEM。ZX-D 和 ZX 建立在相同的技術平臺上，ZX-D 可以在需要時升級到完整的 ZX 配置。

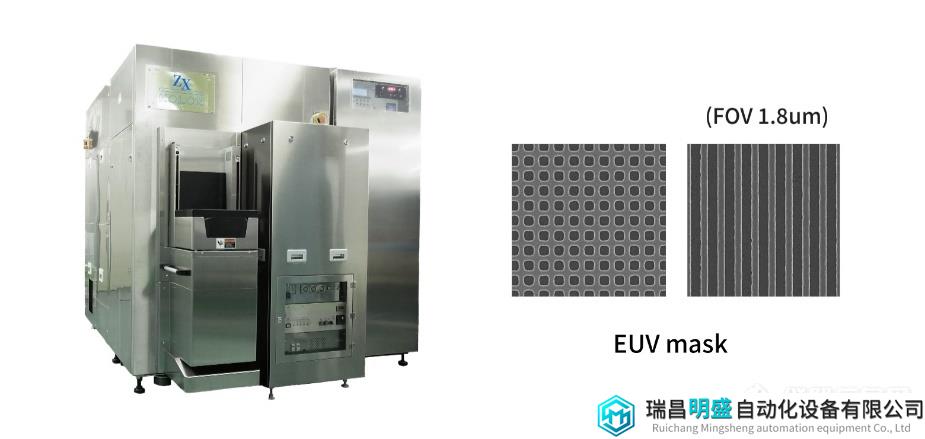

ZX CD-SEM 將 HOLON 在掩模計量方面的技術領先地位擴展到 10nm 以下節點的最先進器件。HOLON行業領先的像差校正和電荷緩解技術已經過改進和實施，以滿足測量和成像前沿半導體光掩模的所有要求。ZX 已交付給全球多家半導體制造商、代工廠和光掩模車間，并在其中使用。該產品可以在納米尺度上高速、高精度地測量圖案；改進了像差校正，以獲得更清晰的圖像和更高的信噪比；通過低真空技術實現電荷減輕的高質量圖像；集成應用，包括多點 CD 測量、輪廓提取、新型 2D 測量、方法、缺陷檢查和“鳥瞰”（3D） 視圖；適用于各種基材，包括EUV掩模、移相掩模、NIL Qz模具、PET薄膜模具和DSA薄膜。

6、ADVANTEST

Advantest （ADVANTEST CORPORATION）是一家日本半導體設備公司，專門提供廣泛的半導體設備測試解決方案。該公司成立于1954年，現已成為半導體行業的領先企業之一。

隨著多重曝光技術的進步，更細間距和更復雜電路的發展，以及光罩?jǐn)?shù)量和各光罩測量點數量的增加，需要對光罩上形成的布線圖案尺寸進行穩定的高精度測量和評估。愛德萬E3600系列產品滿足先進設備的需求，具有高測量可重復性和穩定產能。

E3650是采用愛德萬專有電子束掃描技術的新系統，以更高的精度和穩定性測量光罩上的精細圖案尺寸。E3650是公司E3600系列的最新產品，廣受光罩SEM市場的青睞。與現有型號E3640相比，其測量產量增加了一倍。E3650能夠大規模測量更加復雜的圖案以及因多重圖案而增加的光罩?jǐn)?shù)量。除了前沿光罩技術外，新系統在測量EUV光罩和納米壓印應用主模板時也顯示出卓越的性能。

CD-SEM國內企業及進展

1、東方晶源

東方晶源微電子科技（北京）股份有限公司成立于2014年，總部位于北京亦莊經濟技術開發區，是一家專注于集成電路良率管理的企業。東方晶源推出的12英寸、6/8英寸關鍵尺寸量測設備CD-SEM均已進入產線量產多時，可支持Line/Space, Hole/Elliptic，LER/LWR等多種量測場景、滿足多種成像需求。據了解，該公司CD-SEM此前已向中芯國際、燕東微完成交付。目前公司CD-SEM最新型號為SEpA-c300和SEpA-c400，分別針對8寸和12寸晶圓產品。

2023年9月5日，證監會發布了關于東方晶源微電子科技（北京）股份有限公司首次公開發行股票并在科創板上市輔導備案報告，輔導機構為中信建投證券股份有限公司。

2、上海精測

上海精測半導體技術有限公司成立于2018年7月，主要從事以半導體量檢測設備為主的研發、生產和銷售，同時也開發一部分顯示和新能源領域的檢測設備。

2021 年，上海精測完成了首臺 CD-SEM 項目的訂單交付。2022年12月底，精測半導體宣布首臺CD-SEM設備（eMetric）已順利發貨華南客戶。eMetric是上海精測半導體本土研發團隊打破國外公司的壟斷、依靠自身力量全新自主研發的電子束晶圓關鍵尺寸量測設備（CD-SEM），具有核心零部件的全部自主知識產權。該設備可實現高深寬比特征量測和overlay測量，且可滿足6/8/12英寸晶圓從微米小視場到百微米級大視場的截然不同的量測需求。

3、蘇州矽視

蘇州矽視科技有限公司于2021年6月成立，專注于高端半導體晶圓量檢測設備的研發、生產和服務，致力于自主研發具有完全自主知識產權、滿足行業需求的國產電子束成像量檢測設備。

矽視科技在短短兩年多時間里，已經推出CDSEM等多種類型設備，并獲得蘇州市姑蘇領軍人才、相城區獨角獸企業、相城區重點創業團隊多項榮譽。其中，CDSEM（關鍵尺寸量測設備）主要是通過對于關鍵尺寸的采樣測量，實現對IC制造過程中，光刻工藝后所形成圖形尺寸進行監控，以確保良率。該設備對標業內主流量產產品，并研發特有的荷電控制方法和位置偏差的動態補償方法，在分辨率、視場、采樣頻率、定位精度和吞吐率等均可滿足市場要求。

2023年12月14日，蘇州矽視科技有限公司首臺關鍵尺寸量測設備（CDSEM）出機。蘇州矽視科技表示，該設備為蘇州矽視科技自主研發，其中最重要的電子光學系統具有自主的核心技術，完全擺脫進口，主要性能指標媲美國外同類產品，為國產替代再添新軍。

4、青田恒韌

青田恒韌成立于2022年，是由CD-SEM領域資深人士創立的CD-SEM設備公司，研發中心位于北京市豐臺區，公司主要專注于CD-SEM設備研發、設計與銷售，核心團隊在CD-SEM領域具有豐富的研發設計和經營管理經驗。

據悉，CD-SEM設備研發難度大技術門檻高，青田恒韌研發團隊經過多年在底層物理、數學、材料、軟件、工藝等上的深入研究，后續更是耗時近兩年時間在阿里云服務器上的仿真CD-SEM設備跑數據，最終取得突破性進展。

今年8月，青田恒韌完成Pre-A輪融資，由方富創投、明德投資共同投資；天使輪融資機構為北京中關村協同創新基金。本輪融資將主要用于研發CD-SEM設備，目標是研制并生產能夠完全替代Hitachi CG5000的CD-SEM產品。

整體來看，國際龍頭企業在技術和市場上都處于主導地位，國產替代難度大。而國產企業普遍成立研發相關設備較晚，人才團隊也多來自海外歸國技術人員，出貨的產品不多，大部分仍處于早期研發階段，但國產破局曙光初現。
