諧振搜索和駐留試驗

諧振搜索和駐留試驗（RSTD）是指先通過正弦掃頻試驗搜索出試驗體的共振頻率，然后在共振頻率上進行跟蹤駐留試驗。搜索功能通過傳遞信號來確認共振頻率，并在實時控制過程中，對每一個共振頻率進行跟蹤和駐留。當駐留期間頻率變化時，其特殊的跟蹤特性使用相角信息調節驅動頻率跟蹤諧振。即自動偵測諧振峰的偏移，并自動調整正弦激勵信號的頻率來跟蹤諧振峰的偏移。

在機械結構的疲勞試驗中應用廣泛，比如高周期關鍵部件的渦輪機葉片或汽車曲軸的疲勞試驗。

試驗步驟一般分為以下幾步：

第一步，共振點調查 在要求的頻率范圍內進行掃頻試驗，找出共振點。

第二步，諧振搜索 找出共振點以外的諧振點，選擇駐留試驗的頻率點。

第三步，駐留試驗設定 駐留時間、加振量級等。

第四步，駐留試驗。

試驗1：

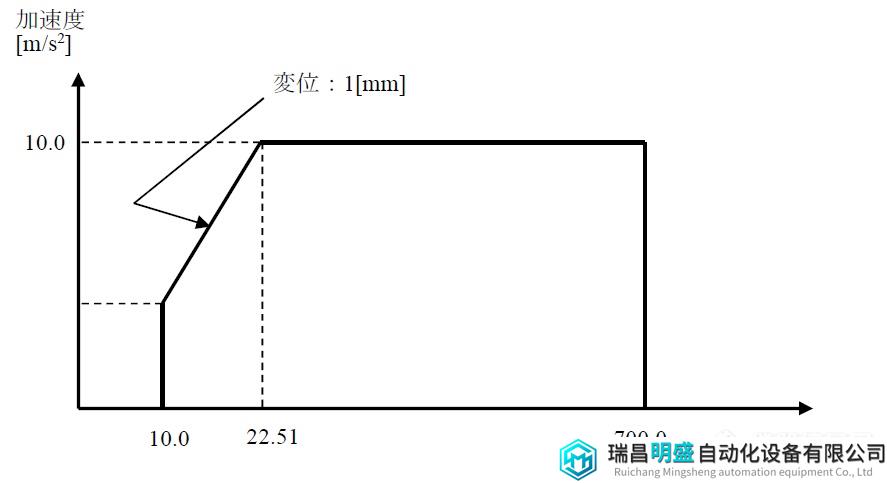

位移峰值推定；跟蹤方式（tracking）

掃頻速度：1oct/min、單程1次

共振點判定標準：傳遞率3以上

共振點駐留模式：標準位移搜索（還有高速位移搜索、相位搜索、頻率固定三種方式）

共振點使用：共振點搜索中最初的峰值對應的頻率。

加振量級：10m/s²

報警（Alarm）上下限：±3dB、中斷（Abort）上下限：±6dB

駐留時間：1小時、試驗時間：無往返

共振點偏移判定：傳遞率比率-10%～+10%

頻率步長：1.0Hz/s

共振點搜索范圍：頻率比率±10%

（注意：振動控制儀的軟件不同，對應的參數會有變化。）

多正弦試驗

疲勞試驗時，多個頻率的正弦同步掃頻或者定頻，可以大大的減少試驗時間。這種方法由德國的一家汽車制造商提出，目前正越來越廣泛地為其他諧波試驗所應用，已經發展成為汽車發動機組件可靠性試驗的一個重要方法。

試驗1：多個掃頻同時進行。

頻率分割

區域1：掃頻20～63.3Hz

區域2：掃頻63.3～200Hz

區域3：掃頻200～632.5Hz

區域4：掃頻632.5～2000Hz

掃頻速度：1oct/min

來回掃頻次數：32次

掃頻開始頻率：20Hz

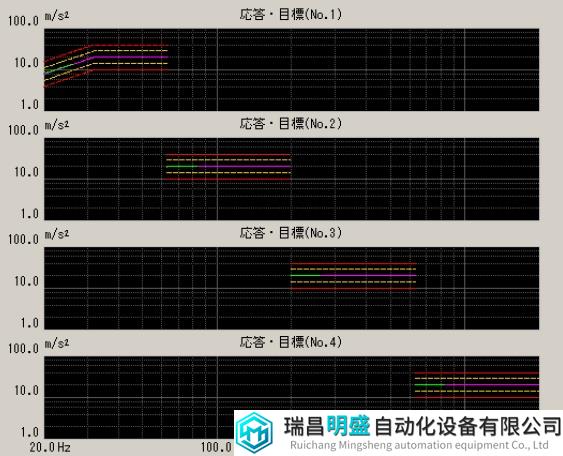

△試驗中振動控制儀圖像

試驗2：多個定頻試驗同時進行

試驗時間：1小時

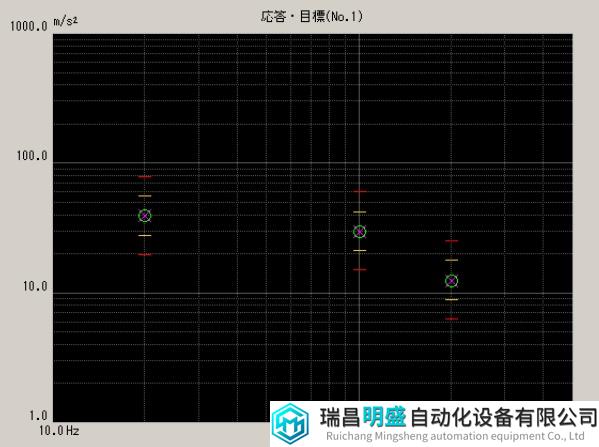

△試驗中振動控制儀圖像

試驗3：波形疊加

△參考波形

混合模式控制試驗（SOR、ROR）

應用于模擬寬帶振動上疊加窄帶或者周期性的振動環境。周期性能量通過正弦的形式或者窄帶隨機來模擬。比如直升機的振動就是正弦加隨機（SOR）信號，氣流擾動造成寬帶隨機而旋翼產生正弦振動。SOR也常常應用在汽車測試中的發動機振動試驗。履帶式車輛的振動是典型的隨機加隨機（ROR）信號，履帶的窄帶隨機疊加在道路的寬帶隨機上。對于正弦加隨機加隨機（SOROR），疊加分量可以固定或掃頻。

試驗1：SOR

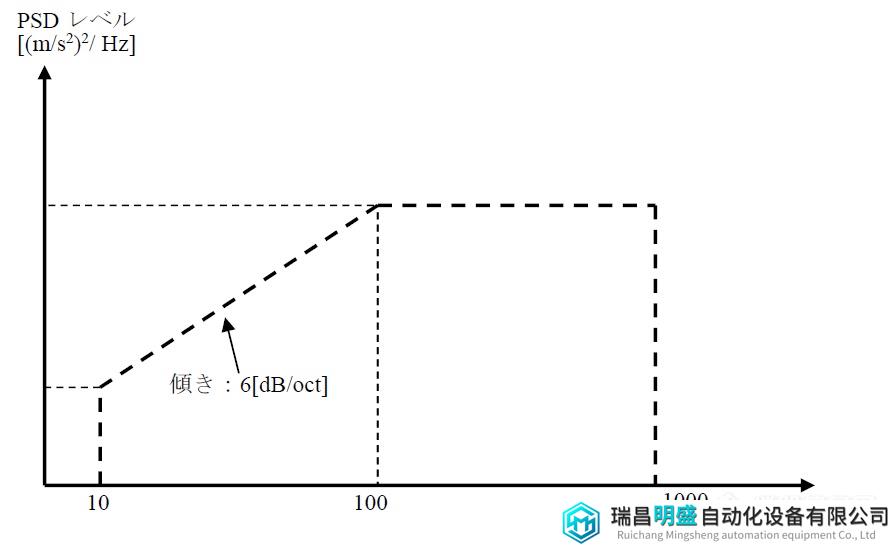

寬帶隨機振動：上圖中10-1000Hz，量級50m/s²rms。

窄帶掃頻：

掃頻速度：1oct/min，往返掃頻次數：5次。

基波掃頻：

100-400Hz，如上圖掃頻，初相位0°。

2次諧波掃頻：

基波的80%量級掃頻，初相位180°。

試驗2：ROR

寬帶隨機振動：上圖中10-1000Hz（虛線部分），量級50m/s²rms

窄帶隨機振動：基波和2次諧波窄帶掃頻隨機振動。

掃頻速度：1oct/min、來回掃頻5次。

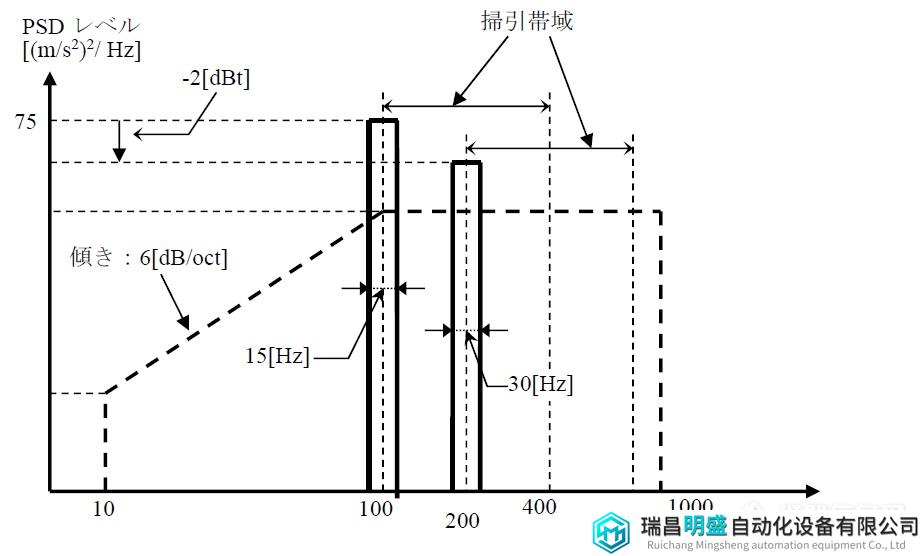

基波：100-400Hz，量級75（m/s²）/Hz，頻寬15Hz的PSD。

2次諧波：量級為基波的-2dB，頻寬30Hz的PSD。

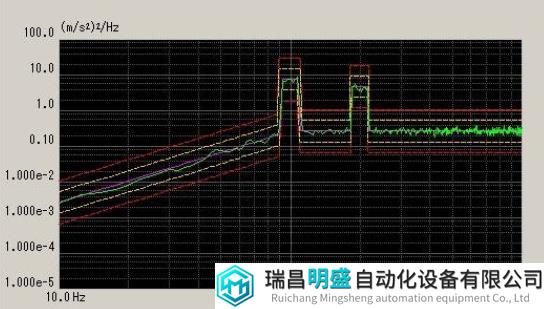

△試驗中振動控制儀圖像

時域模擬試驗（路譜再現（TWR，time wave replication）試驗）

在試驗室中再現長時間的現場試驗數據。可以是隨機或者正弦振動數據波形。比如使用路面或者飛行記錄的試驗數據，可以模擬最真實的振動環境，確保高品質的試驗結果。

一般用于驗證試驗，設計試驗時確實存在著一些缺點。波形再現只會產生給定的數據振動，缺乏隨機數據的統計變化。可以認為隨機數據是真實世界多樣性的代表，隨機試驗可以比這種試驗需要更少的時間。但時域模擬試驗提供了從現場采集振動數據到在單個或多個振動臺上再現的所有功能。

同樣，通過數據編輯（單位和采樣頻率指定、過濾處理、首尾數據處理、頻率變換、數值間演算、數據點數變更、補償波附加等過程）后得到可以在電動式振動試驗機上進行試驗的波形。

試驗1：某試驗中進行的波形。

拍波試驗（sine beat）

主要用于耐震或抗震試驗，特別是構造物受到短時間的脈沖力和周期性力沖擊后的環境情況。類似于擁有一個共振頻率的單純構造物的地面受到水平方向地震波，試驗后確認其健全性。

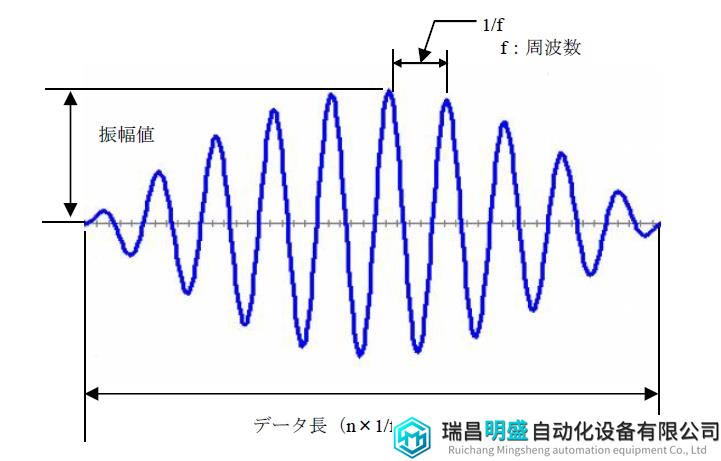

波形如下圖，試驗條件中需掌握，振幅值A(chǔ)是多少？生成的正弦波的頻率f是多少？波形長度（波數n和拍數）是多少？波形是調制的正弦波，頻率為試驗結構體的自振頻率，以期望產生共振效應，其幅值被一個長周期正弦波所調制。

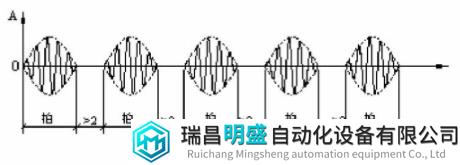

拍波的每一拍中，一般包含5-10個同頻循環。通常試驗中，幾個拍（常見為5拍）同時進行，每個拍之間應有足夠的間隔（常見為2秒），如下圖。

常見試驗規格有IEC 60068-2-59。

試驗1：

頻率：7Hz

加速度幅值：3G

波數：10

垂直水平三方向各10拍，各拍間隔2秒。

正弦脈沖試驗（sine burst）

一種準靜態環境模擬的試驗方法，主要用于衛星在運載火箭升空的主動段，受到火箭高值加速度而產生靜力過載的模擬試驗。為了確定衛星承受的靜載荷對其本身結構及運行狀態的影響，要對衛星做加速度過載試驗，以模擬衛星在火箭發射過程中受到的穩態或準穩態加速度慣性載荷。

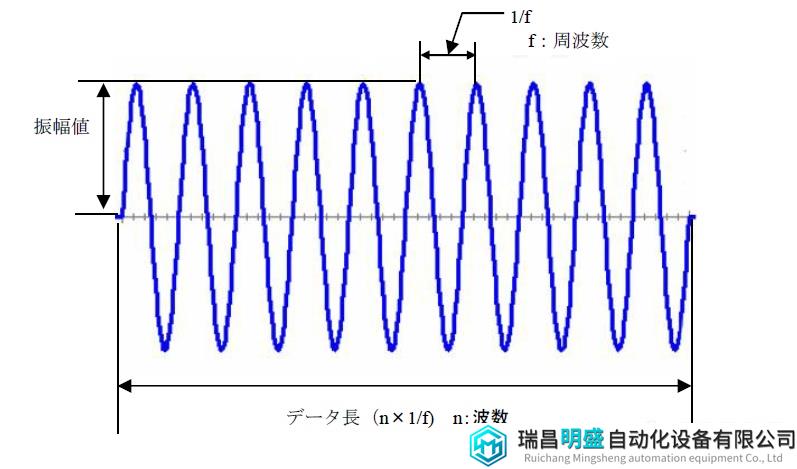

波形如下圖，試驗條件中同樣需掌握，振幅值A(chǔ)是多少？生成的正弦波的頻率f是多少？波形長度（波數n）是多少？

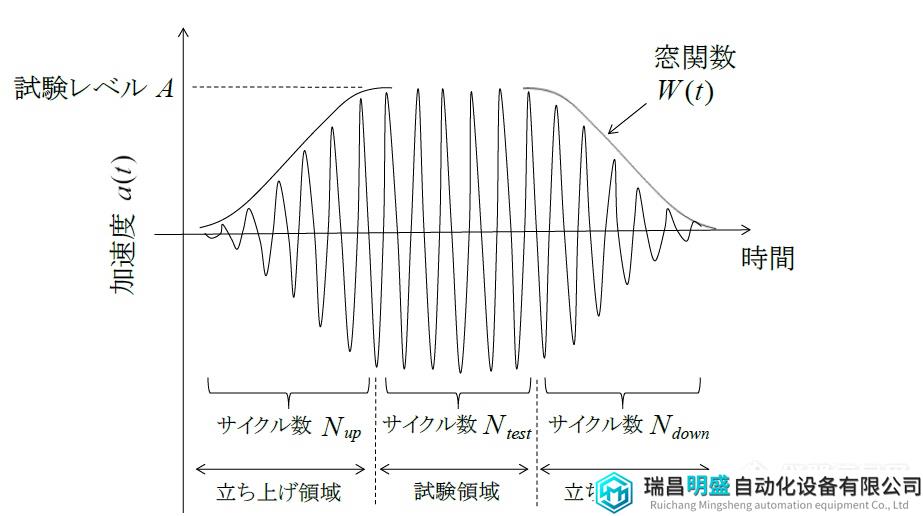

在實際試驗中，為了避免試驗一開始就受到大量級的負荷，需要加入上升和下降領域，如下圖所示。

非高斯（正態分布）隨機試驗

隨機振動試驗是一種模擬試驗，通過對現場環境實測波形的提取，得到PSD，再進行隨機振動試驗，對應的振動能量相同。按照其試驗規格試驗后，產品通過要求，但是，在現場環境下，還是會出現破損等不合格現象，尤其在運輸環境下。通過研究，在進行產品的可靠性試驗和環境試驗的時候，發現有些動態環境的時間歷程具有非高斯分布特性。于是，提出了非高斯分布振動試驗，在原來的隨機振動試驗要求中，加入了尖度K（Kurtosis）和偏度S（Skewness）兩個要求，使波形更接近實際環境的波形。

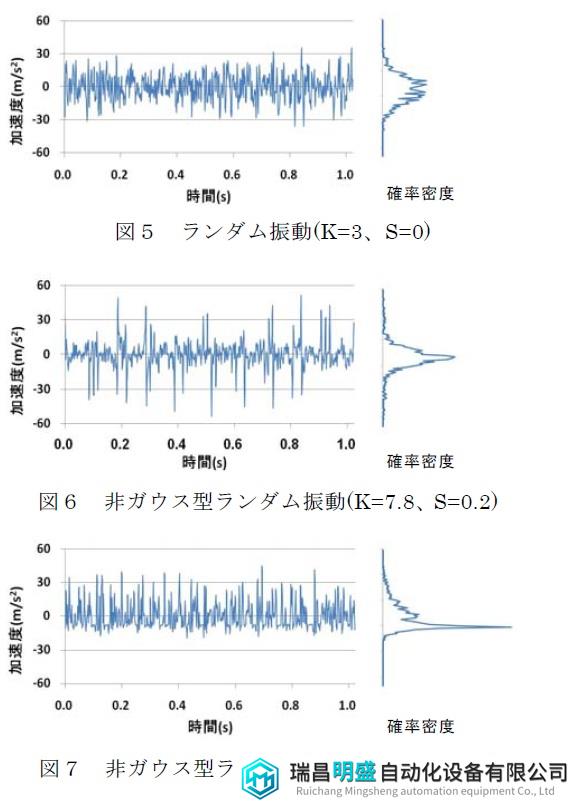

式中，Xi是加速度，m是加速度平均，N是數據點數，σ是標準方差。通過對實測波形分析和變換，在得到原來隨機振動試驗PSD的基礎上，計算出K和S。再反過來在振動臺上實現含有K和S的波形，從而飛躍性提高隨機振動的精度，這就是非高斯隨機振動試驗。下圖是含有不同K和S波形對應的概率密度圖，供參考。

試驗1：

如下圖PSD，調整到rms值為10m/s²。非高斯分布特性為峰值發散性，K=5。試驗時間30min。

總結：

以上羅列一些比較特殊的試驗要求，并進行了簡單的說明。初學者只需適當?shù)牧私饧纯?，受制于振?dòng)控制儀軟件授權碼的限制，有可能永遠也不會碰到。
