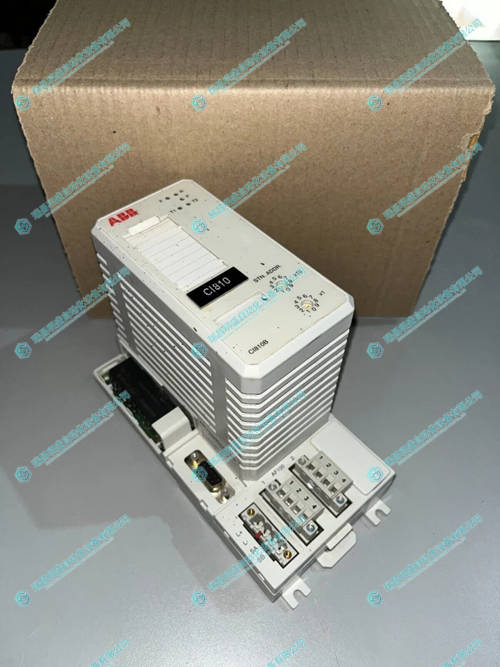

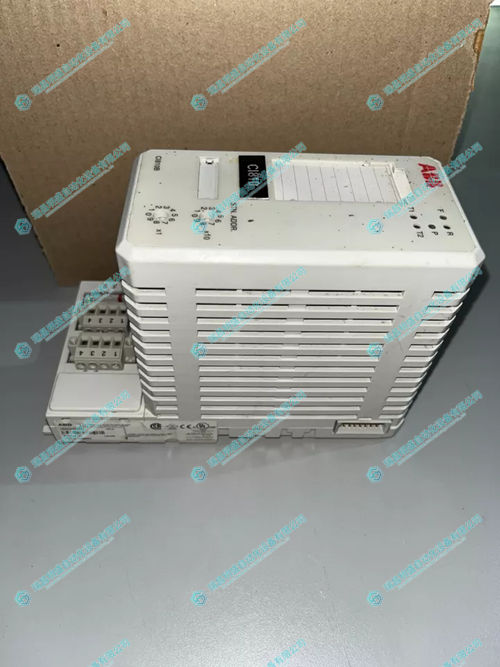

ABB CI810B 3BSE020520R1 控制器模塊
1.產 品 資 料 介 紹：
中文資料：
ABB CI810B 3BSE020520R1 控制器模塊 是 ABB 控制系統中用于工業自動化與過程控制的通信接口模塊，常用于連接 S800 I/O 模塊 與主控制器（如 AC 800M）之間的通信橋梁，支持 PROFIBUS DP 協議。
一、產品基本信息
| 項目 | 內容 |
|---|---|
| 產品名稱 | 通信接口模塊（Communication Interface Module） |
| 型號 | CI810B |
| 訂貨號 | 3BSE020520R1 |
| 品牌 | ABB |
| 系統平臺 | AC 800M 控制系統，S800 I/O 系列 |
| 通信協議 | PROFIBUS DP 從站（DP Slave） |
二、功能與特點
PROFIBUS DP 接口
模塊作為從站接入 PROFIBUS 網絡；
允許 AC 800M 控制器通過 PROFIBUS 與遠程 S800 I/O 模塊通信。
熱插拔支持
可在系統運行時更換，無需斷電；
提升系統可維護性與運行連續性。
模塊冗余支持
可與另一 CI810B 進行冗余配置；
在主模塊故障時自動切換，保障通信不中斷。
集成診斷功能
具備狀態 LED 指示；
支持系統內診斷與報警管理。
三、技術規格參數
| 項目 | 參數 |
|---|---|
| 通信類型 | PROFIBUS DP（RS-485） |
| 從站地址范圍 | 0–125 |
| 最大波特率 | 12 Mbps |
| 供電電壓 | 24 V DC（通過 S800 I/O 接頭供電） |
| 功耗 | 約 1.5 W |
| 接口類型 | 9針 SUB-D（DP 接口） |
| 工作溫度范圍 | -25°C 至 +70°C |
| 安裝方式 | DIN 導軌，插接到 S800 I/O 基座上 |
| 兼容底座模塊 | TU810、TU812、TU830、TU833 等 |
英文資料：
The ABB CI810B 3BSE020520R1 controller module is a communication interface module used in ABB control systems for industrial automation and process control. It is commonly used as a communication bridge between S800 I/O modules and main controllers (such as AC 800M) and supports the PROFIBUS DP protocol.
1、 Basic Product Information
Project Content
Product Name: Communication Interface Module
Model CI810B
Order number 3BSE020520R1
Brand ABB
System Platform AC 800M Control System, S800 I/O Series
Communication protocol PROFIBUS DP Slave
2、 Function and Features
PROFIBUS DP interface
The module is connected to the PROFIBUS network as a slave station;
Allow AC 800M controller to communicate with remote S800 I/O module via PROFIBUS.
Hot swappable support
Can be replaced during system operation without power outage;
Improve system maintainability and operational continuity.
Module redundancy support
Can be redundantly configured with another CI810B;
Automatically switch in case of main module failure to ensure uninterrupted communication.
Integrated diagnostic function
Equipped with status LED indication;
Support system internal diagnosis and alarm management.
3、 Technical specifications and parameters
Project parameters
Communication type PROFIBUS DP (RS-485)
From station address range 0-125
Maximum baud rate of 12 Mbps
Supply voltage 24 V DC (powered through S800 I/O connector)
Power consumption is about 1.5 W
Interface type 9-pin SUB-D (DP interface)
Working temperature range -25 ° C to+70 ° C
Installation method: DIN rail, plug into S800 I/O base
Compatible with base modules TU810, TU812, TU830, TU833, etc
