ABB XVC724BE101 3BHE009017R0102電路板
1.產 品 資 料 介 紹：
中文資料：
1. 核心定位
該模塊是ABB ACS800/ACS880 系列變頻器的核心控制板，屬于 Drive Control Unit (DCU) 的組成部分，主要承擔：
實時電機控制算法（DTC直接轉矩控制）
IGBT驅動信號生成
系統狀態監測與保護
2. 硬件架構
| 組件 | 規格說明 |
|---|---|
| 主處理器 | 32位DSP（TI TMS320F28335或等效） + FPGA邏輯控制器 |
| 存儲器 | 16MB Flash（固件存儲） + 2MB SRAM（實時數據緩存） |
| 通信接口 | - 2×RS485（Modbus RTU） - 1×光纖接口（用于多傳動同步） - 可選PROFIBUS DP模塊 |
| ADC采樣 | 16位精度，8通道同步采樣（用于電流/電壓檢測） |
| 環境適應性 | - 工作溫度：-25℃~+70℃ - 振動耐受：5g @ 10-150Hz（符合IEC 60068-2-6） |
英文資料：
1. Core positioning
This module is the core control board of ABB ACS800/ACS880 series frequency converters, which is a component of the Drive Control Unit (DCU) and mainly responsible for:
Real time motor control algorithm (DTC direct torque control)
IGBT drive signal generation
System status monitoring and protection
2. Hardware architecture
Component specification description
Main processor 32-bit DSP (TI TMS320F28335 or equivalent)+FPGA logic controller
Memory 16MB Flash (firmware storage)+2MB SRAM (real-time data cache)
Communication interface -2 x RS485 (Modbus RTU)
-1 x fiber optic interface (for multi drive synchronization)
-Optional PROFIBUS DP module
ADC sampling with 16 bit precision, 8-channel synchronous sampling (for current/voltage detection)
Environmental adaptability - working temperature:- 25℃~+70℃
-Vibration tolerance: 5g @ 10-150Hz (compliant with IEC 60068-2-6)

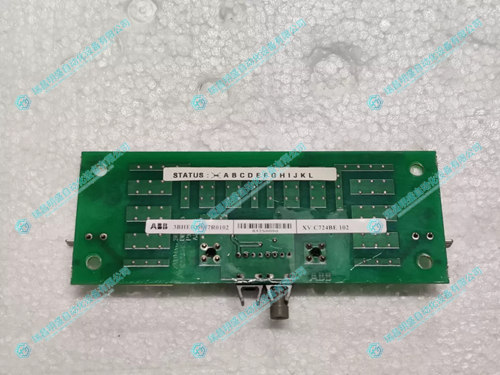

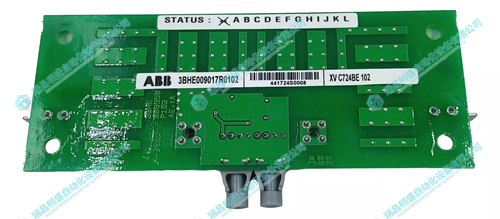

2.產 品 展 示
