WOODWARD 5503-282控制器模塊
1.產 品 資 料 介 紹：
中文資料：
WOODWARD 5503-282 控制器模塊 是 Woodward 公司為大型發動機、燃氣輪機或發電機組等工業動力設備提供的一款高性能控制器模塊，通常用于實現精確的速度控制、負載共享、同步以及遠程通訊等功能。
一、產品基本信息
型號：5503-282
產品類型：控制器模塊（可能屬于 Woodward 723、2301D 或 MicroNet 系列的擴展或專用型號）
應用對象：燃氣/柴油發動機、渦輪機、發電機組、壓縮機控制系統
二、核心功能特點
| 功能 | 說明 |
|---|---|
| 發動機速度控制 | 提供精確的 PID 閉環調速，適用于發電機并網和孤島運行 |
| 負載分配與同步 | 支持并機運行、負載分配（kW）、無功分配（kVAr）等功能 |
| 通訊能力強 | 支持 Modbus、CANopen、RS-485、以太網等工業協議（視版本） |
| 遠程監控與配置 | 可通過 Woodward 的工具軟件（如 Toolkit、Monitor）實現遠程配置和實時監控 |
| 高可靠性與安全性 | 工業級設計，適用于惡劣環境運行，支持冗余與自診斷功能 |
| I/O 靈活擴展 | 提供多個模擬/數字輸入輸出通道，便于與傳感器、執行器集成 |
三、典型技術參數（參考）
| 項目 | 參數 |
|---|---|
| 電源輸入 | 18~32 VDC（通常為 24V） |
| 模擬輸入 | 0–5 V, 0–10 V, 4–20 mA（視模塊配置） |
| 模擬輸出 | 4–20 mA 或 PWM（用于驅動執行器） |
| 數字輸入 | 開關量輸入，多通道 |
| 數字輸出 | 繼電器或開集電極輸出 |
| 通訊接口 | RS-232 / RS-485 / CAN / Ethernet |
| 工作溫度范圍 | –40°C ～ +70°C（工業級） |
| 防護等級 | 通常為 IP20（安裝在控制柜內） |
英文資料：
The WOODWARD 5503-282 controller module is a high-performance controller module provided by Woodward for industrial power equipment such as large engines, gas turbines, or generator sets. It is typically used to achieve precise speed control, load sharing, synchronization, and remote communication functions.
1、 Basic Product Information
Model: 5503-282
Product type: Controller module (may be an extension or specialized model of Woodward 723, 2301D, or MicroNet series)
Application objects: Gas/diesel engines, turbines, generator sets, compressor control systems
2、 Core functional features
Function Description
Engine speed control provides precise PID closed-loop speed regulation, suitable for generator grid connection and islanding operation
Load distribution and synchronization support parallel operation, load distribution (kW), reactive power distribution (kVAr) and other functions
Strong communication capability supporting industrial protocols such as Modbus, CANopen, RS-485, Ethernet, etc. (depending on version)
Remote monitoring and configuration can be achieved through Woodward's tool software (such as Toolkit, Monitor) for remote configuration and real-time monitoring
High reliability and safety industrial grade design, suitable for operating in harsh environments, supporting redundancy and self diagnostic functions
Flexible I/O expansion provides multiple analog/digital input/output channels, making it easy to integrate with sensors and actuators
3、 Typical technical parameters (reference)
Project parameters
Power input 18~32 VDC (usually 24V)
Analog input 0-5 V, 0-10 V, 4-20 mA (depending on module configuration)
Analog output 4-20 mA or PWM (for driving actuators)
Digital input switch input, multi-channel
Digital output relay or open collector electrode output
Communication interface RS-232/RS-485/CAN/Ethernet
Working temperature range -40 ° C to+70 ° C (industrial grade)
The protection level is usually IP20 (installed inside the control cabinet)

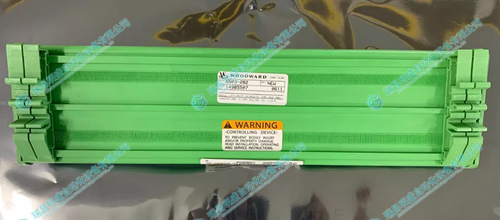

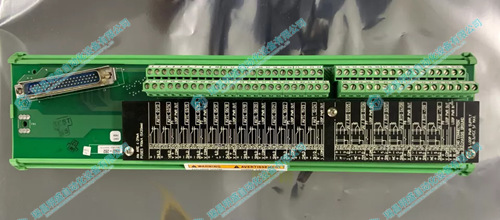

2.產 品 展 示
