Koyo D4-32TD2輸出模塊
1.產 品 資 料 介 紹：
中文資料：
Koyo D4-32TD2 輸出模塊 是一款適用于 Koyo DirectLOGIC 405 系列 PLC 系統的 數字晶體管輸出模塊，用于控制外部直流負載如電磁閥、繼電器或其他直流驅動設備。
一、基本信息
| 項目 | 內容 |
|---|---|
| 品牌 | Koyo (AutomationDirect) |
| 系列 | DirectLOGIC 405（DL405） |
| 產品型號 | D4-32TD2 |
| 模塊類型 | 數字輸出模塊（晶體管輸出） |
| 通道數 | 32 點輸出（共陽極配置） |
| 輸出類型 | NPN 晶體管輸出（Sinking） |
| 輸出電壓 | 5–24 VDC（最大 30 VDC） |
| 最大負載電流 | 每點最大 0.5 A，總共最大 4 A |
| 響應時間 | OFF → ON：1.0 ms；ON → OFF：1.0 ms |
| 絕緣方式 | 光耦隔離（邏輯側與負載側） |
二、技術規格
| 項目 | 參數 |
|---|---|
| 邏輯電壓 | 5–24 VDC（輸入電流約 7 mA） |
| 模塊電流消耗 | 約 150 mA（邏輯電源） |
| 輸出保護 | 帶短路保護、過載保護 |
| 隔離電壓 | 通道與邏輯側：1500 V RMS（光隔離） |
| 接線方式 | 可拆卸端子塊（Removable Terminal Block） |
| 安裝方式 | 安裝于 DL405 基座上 |
| 模塊尺寸 | 與標準 DL405 模塊一致 |
英文資料：
The Koyo D4-32TD2 output module is a digital transistor output module suitable for Koyo DirectLOGIC 405 series PLC systems, used to control external DC loads such as solenoid valves, relays, or other DC drive devices.
1、 Basic Information
Project Content
Brand Koyo (Automation Direct)
Series DirectLOGIC 405 (DL405)
Product model D4-32TD2
Module type: Digital output module (transistor output)
32 channel output points (common anode configuration)
Output type NPN transistor output (Sinking)
Output voltage 5-24 VDC (maximum 30 VDC)
The maximum load current per point is 0.5 A, and the total maximum is 4 A
Response time OFF → ON: 1.0 ms; ON → OFF：1.0 ms
Insulation method optocoupler isolation (logic side and load side)
2、 Technical specifications
Project parameters
Logic voltage 5-24 VDC (input current approximately 7 mA)
Module current consumption is approximately 150 mA (logic power supply)
Output protection with short circuit protection and overload protection
Isolation voltage channel and logic side: 1500 V RMS (optically isolated)
Wiring method: Removable Terminal Block
Installation method: Install on the DL405 base
The module size is consistent with the standard DL405 module

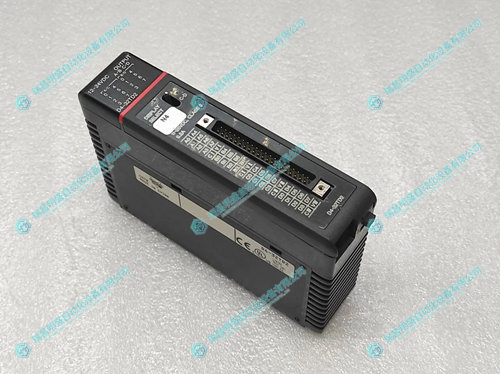

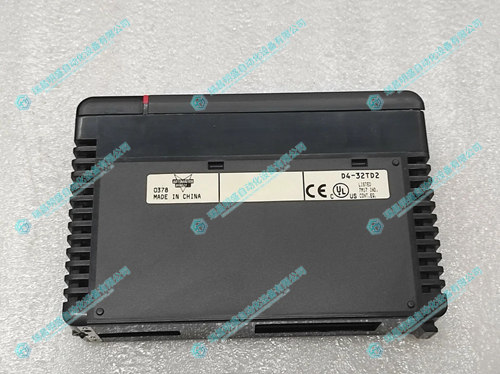

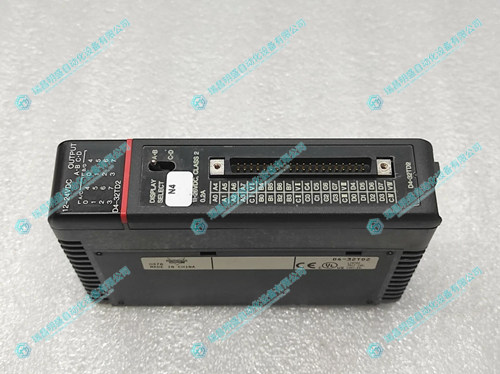

2.產 品 展 示
