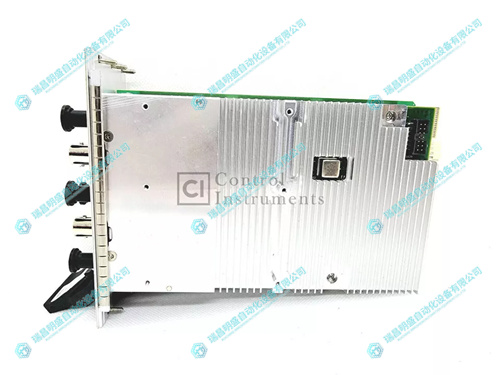

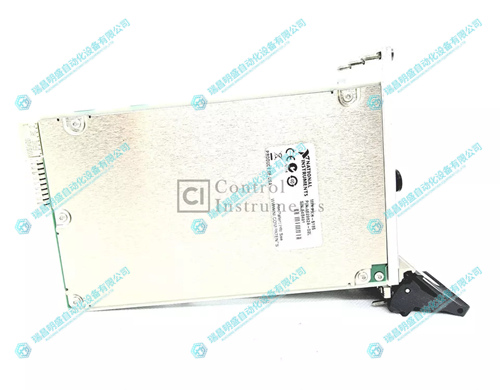

NI PXIE-5186矢量信號收發器

1.產 品 資 料 介 紹：

中文資料：

NI PXIe-5186 是一款高性能的矢量信號收發器，專為射頻（RF）和微波測試應用設計，提供集成的信號生成和分析功能。

主要特點：

• 頻率范圍： 支持 10 MHz 至 6 GHz 的頻率范圍，覆蓋廣泛的射頻應用。
• 即時帶寬： 提供高達 160 MHz 的即時帶寬，適用于高速信號的捕獲和分析。
• 高分辨率： 內置 16 位分辨率的中頻（IF）數字化模塊，確保精確的信號測量。
• 模塊化設計： 作為 PXI Express（PXIe）模塊，易于與其他測試設備集成，構建靈活的測試系統。

應用領域：

• 無線通信： 用于測試和驗證無線通信設備的性能，如 5G、Wi-Fi 等。
• 射頻測量： 執行相鄰信道泄漏比（ACLR）測量、諧波和雜散測量等。
• 信號分析： 分析復雜的射頻信號，進行調制分析和解調。
• 系統集成： 作為測試系統的一部分，與其他儀器協同工作，提供全面的測試解決方案。

技術規格：

• 輸入/輸出連接： 配備 SMA 母頭連接器，支持 IF 輸入、時鐘輸入和輸出。
• 功率要求： 在 +3.3 VDC 電壓下，RF 信號下變頻器需要 640 mA，IF 數字化模塊需要 1.75 A，RF 模擬信號發生器需要 1.00 A。
• 工作溫度范圍： 0°C 至 55°C。
• 存儲溫度范圍： -40°C 至 71°C。

總之，NI PXIe-5186 矢量信號收發器以其卓越的性能和靈活的配置，滿足了現代射頻測試和測量的多樣化需求。

英文資料：

NI PXIe-5186 is a high-performance vector signal transceiver designed specifically for radio frequency (RF) and microwave testing applications, providing integrated signal generation and analysis capabilities.

Main features:

Frequency range: Supports a frequency range of 10 MHz to 6 GHz, covering a wide range of RF applications.

Instant bandwidth: Provides up to 160 MHz of instant bandwidth, suitable for capturing and analyzing high-speed signals.

High resolution: Built in 16 bit resolution intermediate frequency (IF) digital module ensures accurate signal measurement.

Modular design: As a PXI Express (PXIe) module, it is easy to integrate with other testing equipment and build flexible testing systems.

Application areas:

Wireless communication: used to test and verify the performance of wireless communication devices, such as 5G, Wi Fi, etc.

RF measurement: Perform adjacent channel leakage ratio (ACLR) measurement, harmonic and spurious measurement, etc.

Signal analysis: Analyze complex RF signals for modulation analysis and demodulation.

System integration: As part of the testing system, it works in conjunction with other instruments to provide comprehensive testing solutions.

Technical specifications:

Input/output connection: equipped with SMA female connector, supporting IF input, clock input and output.

Power requirements: At+3.3 VDC voltage, the RF signal down converter requires 640 mA, the IF digital module requires 1.75 A, and the RF analog signal generator requires 1.00 A.

Working temperature range: 0 ° C to 55 ° C.

Storage temperature range:- 40 ° C to 71 ° C.

In summary, the NI PXIe-5186 vector signal transceiver meets the diverse needs of modern RF testing and measurement with its outstanding performance and flexible configuration.
