ABB REG216框架模塊的功能和使用說明：

　　ABB REG216永久存儲在RE中的軟件中提供了許多不同的保護功能。保護特定植物所需的功能可以單獨選擇、激活和設置。在不同的保護方案中，可以多次使用特定的保護功能。通過適當配置軟

　　件，還可以確定如何通過對有關設備的保護來處理信號，例如將

　　跳閘、信令和邏輯信號分配給各種輸入和輸出。

　　系統硬件采用模塊化結構。實際安裝的電子設備和V/O單元的數量

　　，例如，為了增加保護功能的數量或為了冗余的目的，可以根據

　　標準設備的要求而有所不同。

　　由于其模塊化設計和通過配置軟件選擇保護和其他功能的可能性

　　，發電機保護REG216可適用于小型、中、大型發電機、大型電動

　　機、電力變壓器、饋線等，REG216控制單元可完成中、高壓變電

　　站的數據采集和監控功能。

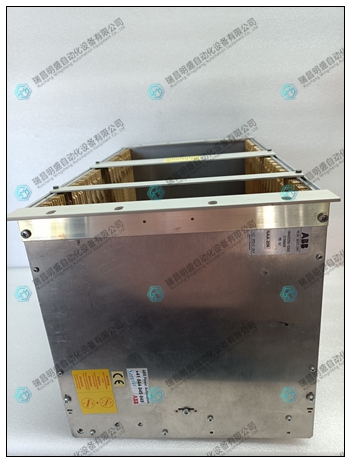

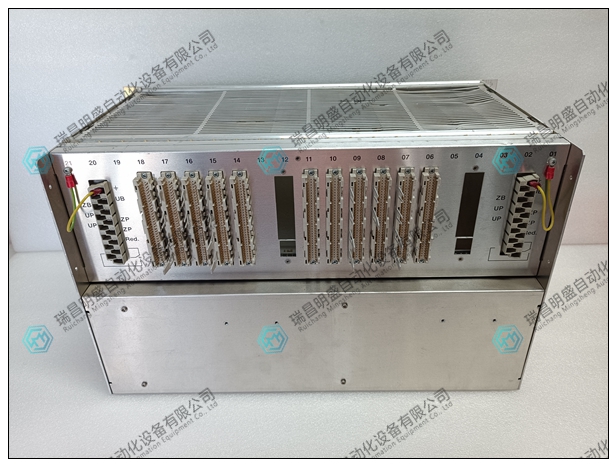

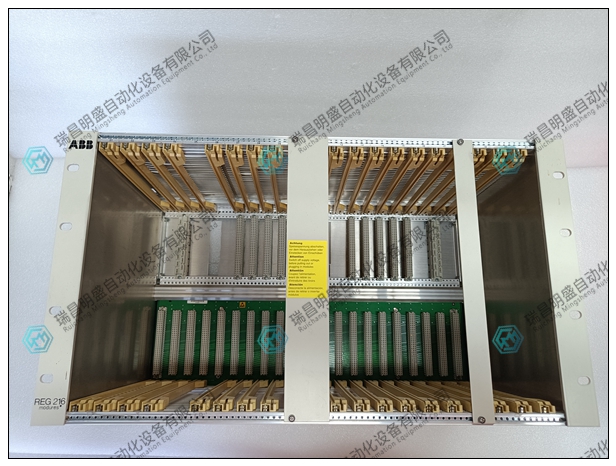

ABB REG216框架的圖片和更多圖片：

ABB REG216框架的使用說明：

· 單線圖的保護:完整的表現工廠顯示C.T。還有V.T。與保護的

連接。

標準電纜連接:顯示保護設備電纜(電子設備機架到VO單元

)的框圖。

。 保護柜布局:電子設備和I/O單元的安裝和位置。

電子機架布局:機架內的設備位置

測量電路(三相裝置圖):電流互感器和電壓互感器對保護的影響

。 輔助電源:輔助直流電源的外部連接和內部分配。

。 VO信號跳閘和信號輸出和外部輸入信號的外部連接和內部接線。
